So baust du Gerätedose oder Verteilerdose richtig in die Holzfaserdämmplatte ein
- Schwierigkeit
- Mittel
- Verarbeitungsdauer
- ca. 15 bis 20 Minuten pro Geräte-Verbindungsdose
Deine Checkliste
Wichtige Hinweise
Bei unserem gezeigten Innendämm-System wird eine Holzunterkonstruktion gesetzt, deren Zwischenräume mit Holzfaserdämmplatten (z. B. Gutex Thermoflex) ausgefüllt werden. Nach dem Einbau der Dampfbremse wird eine weitere Holzfaserdämmplatte montiert. So realisierst du eine Innendämmung ab 8 cm Gesamtdicke aus nachwachsenden Rohstoffen.
Bei anderen Varianten der Innendämmung wird auf die gedämmte Unterkonstruktion eine einfache, ungedämmte Bauplatte montiert. Für Gerätedosen ist dann eine zusätzliche Installationsebene mit einer weiteren Lattung erforderlich. Unser Aufbau bietet durch die zweite Dämmebene aus Holzfaserdämmplatten eine deutlich bessere Dämmwirkung.
Die Kaiser ECON® Iso+ besitzt vier Krallen, die beim Einsetzen in den Dämmstoff gedrückt werden und für festen, dauerhaften Halt sorgen. Herkömmliche Gerätedosen sind für diese Dämmstoffe nicht geeignet. Die Dose kann sowohl im Innen- als auch im Außenbereich eingesetzt werden.
Aufgrund der vielfältigen Baustellengegebenheiten können die von uns gezeigten Arbeitsschritte nicht alle Einzelfälle berücksichtigen. Sie zeigen den aktuellen Stand unserer Erfahrungen zum Zeitpunkt der Erstellung und sind daher unverbindlich. Beachte in jedem Fall die aktuellen technischen Unterlagen (z. B. Produktdatenblatt, technische Zusatzinformationen etc.) zu den gezeigten Produkten.
Verarbeitungsanleitung
Bei unserem Innendämmsystem mit Holztragkonstruktion verzichten wir auf eine separate Installationsebene aus Konterlattung zur Verlegung der Elektroleitungen.

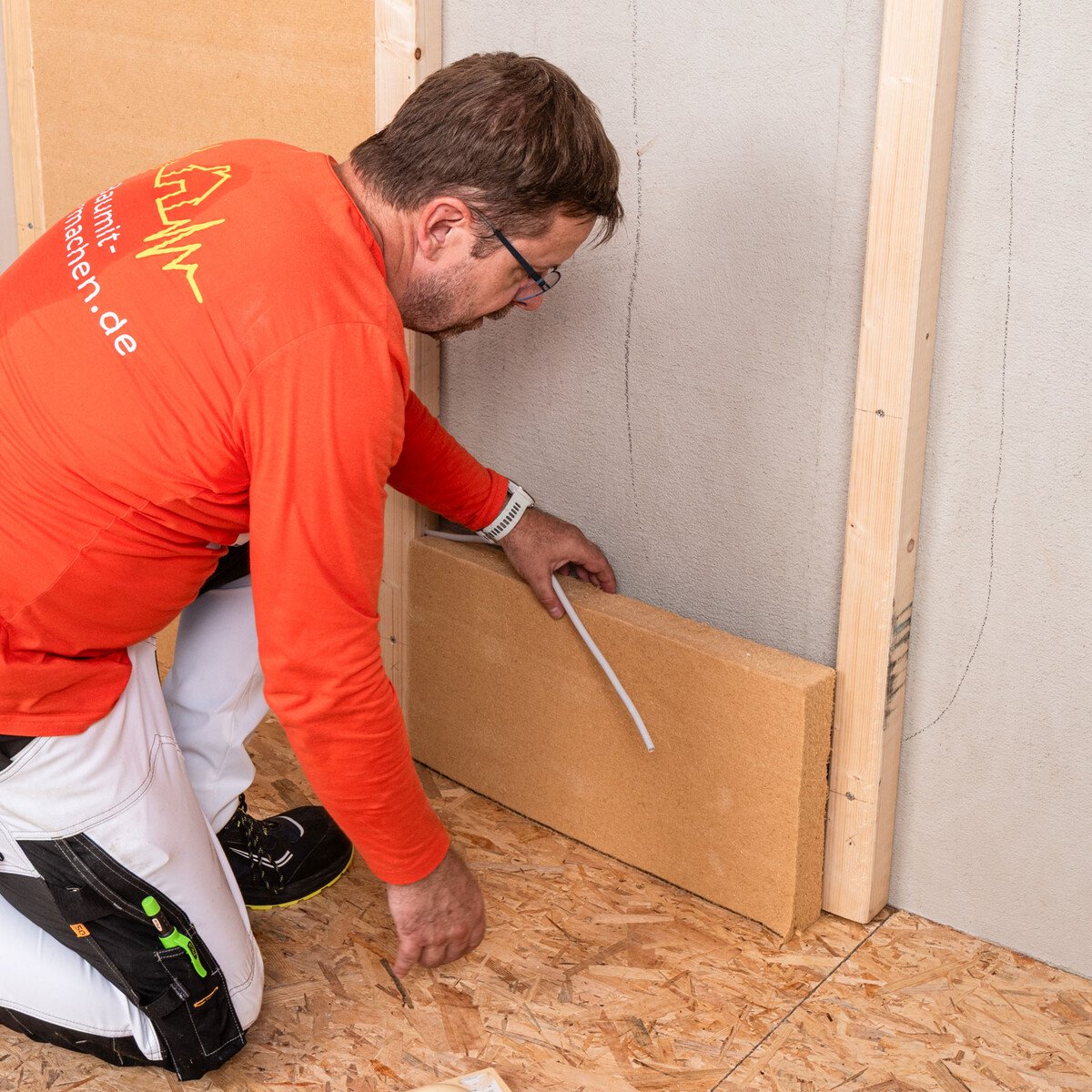

Bei der zweiten Dämmebene wird die Dämmplatte hohlraumfrei auf die Unterkonstruktion montiert. Deshalb verlegen wir die Elektrokabel bereits in der ersten Dämmebene.
Hinweis: Die Leitungen bzw. Leerrohre kannst du direkt an der Wand oder durch das Tragholz führen. Achte darauf, dass die Dämmung lückenlos eingebaut wird – so vermeidest du Wärmebrücken.

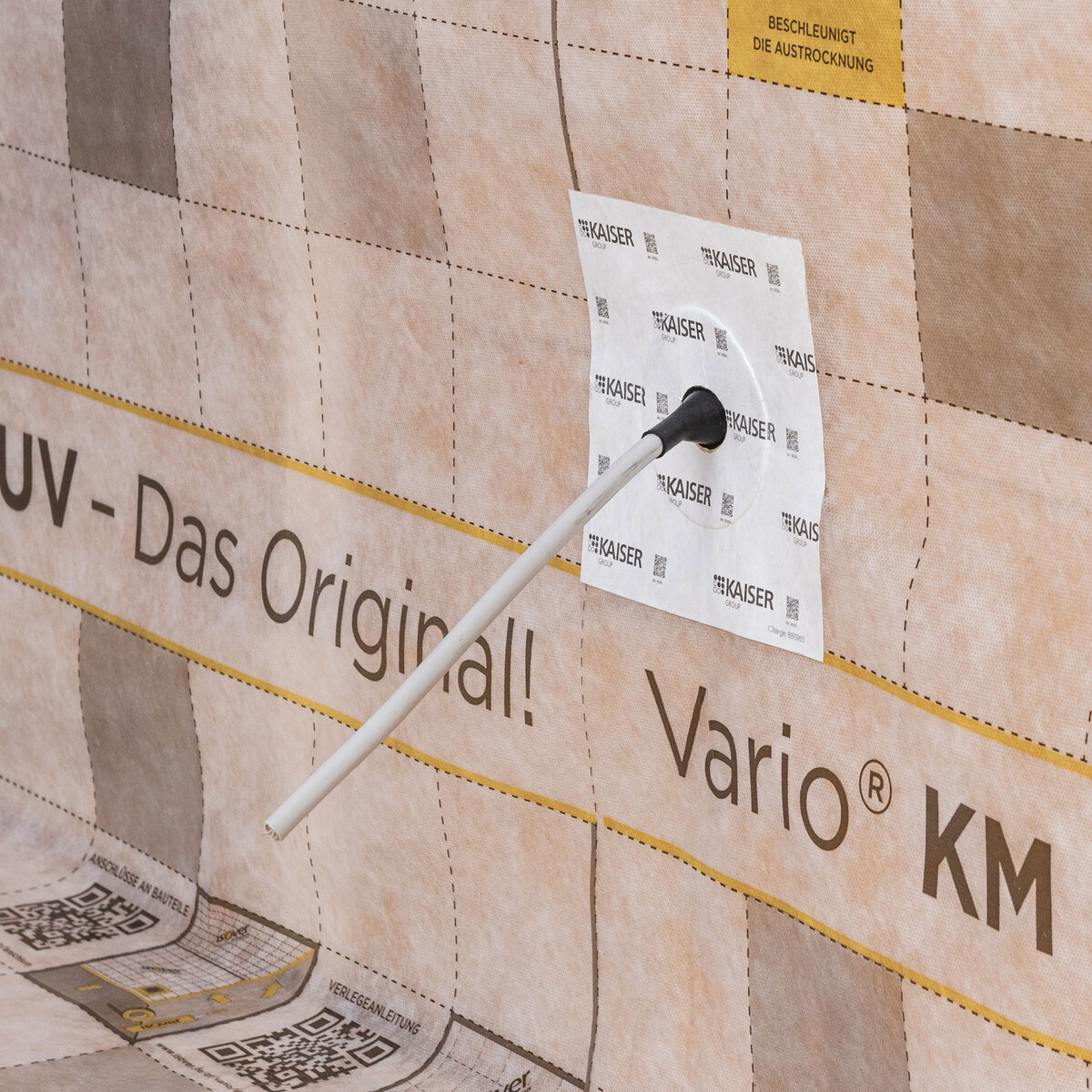

Die Kabel werden anschließend durch die Dampfbremse geführt. Für eine dauerhaft luftdichte Durchdringung der Kabel verwendest du eine selbstklebende Luftdichtmanschette.
Diese Manschette sorgt dafür, dass an dieser kritischen Stelle keine Luft und Feuchtigkeit eindringen kann.
Wichtig: Wähle die Manschette passend zum Durchmesser des Kabels bzw. Rohres aus.

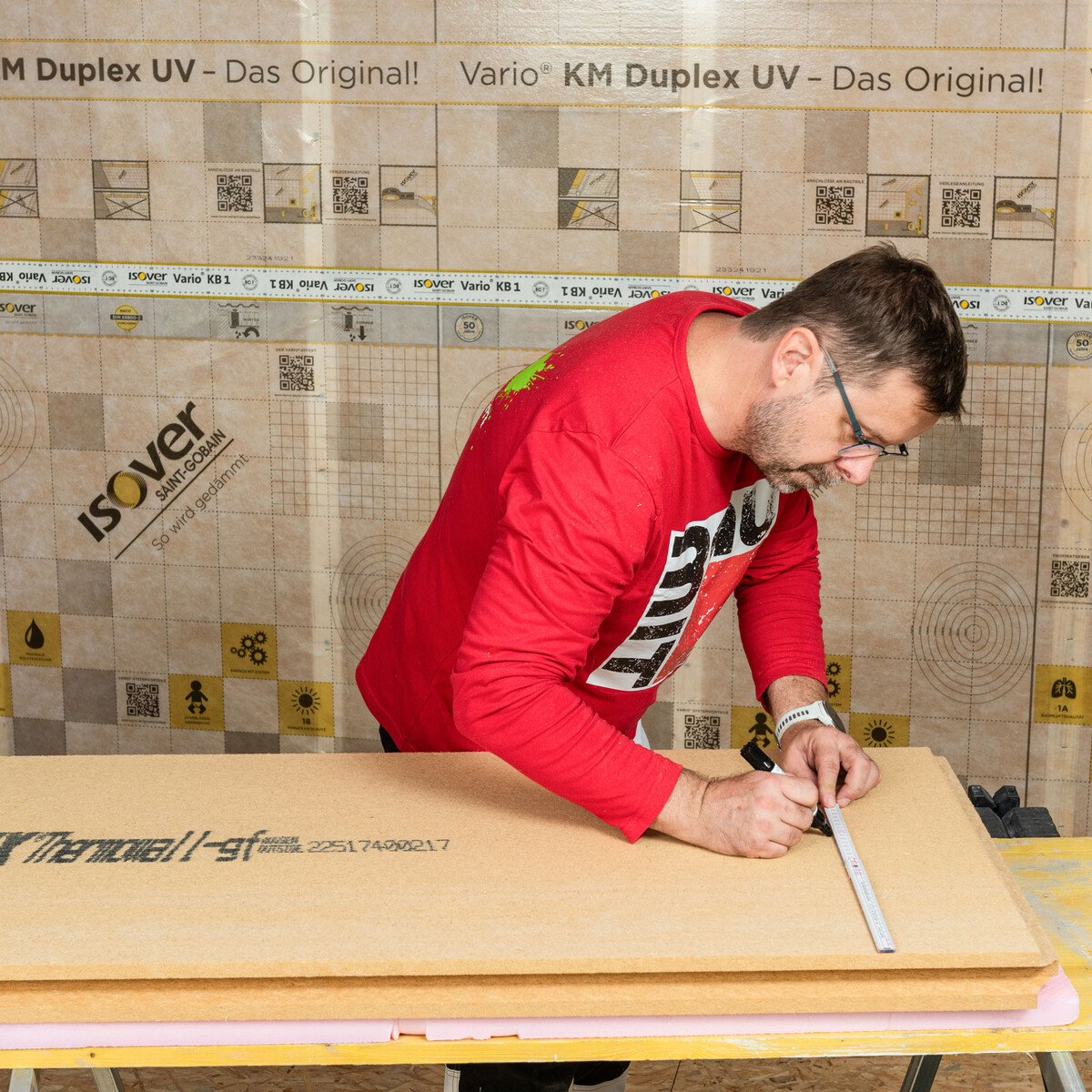

Markiere die Position der Gerätedose auf der Holzfaserdämmplatte Thermowall gf.
Hinweis: Bei einer Dämmplattendicke von 60 mm kannst du die Dose nicht direkt über der Kabeldurchdringung setzen – plane hier entsprechend Abstand ein.

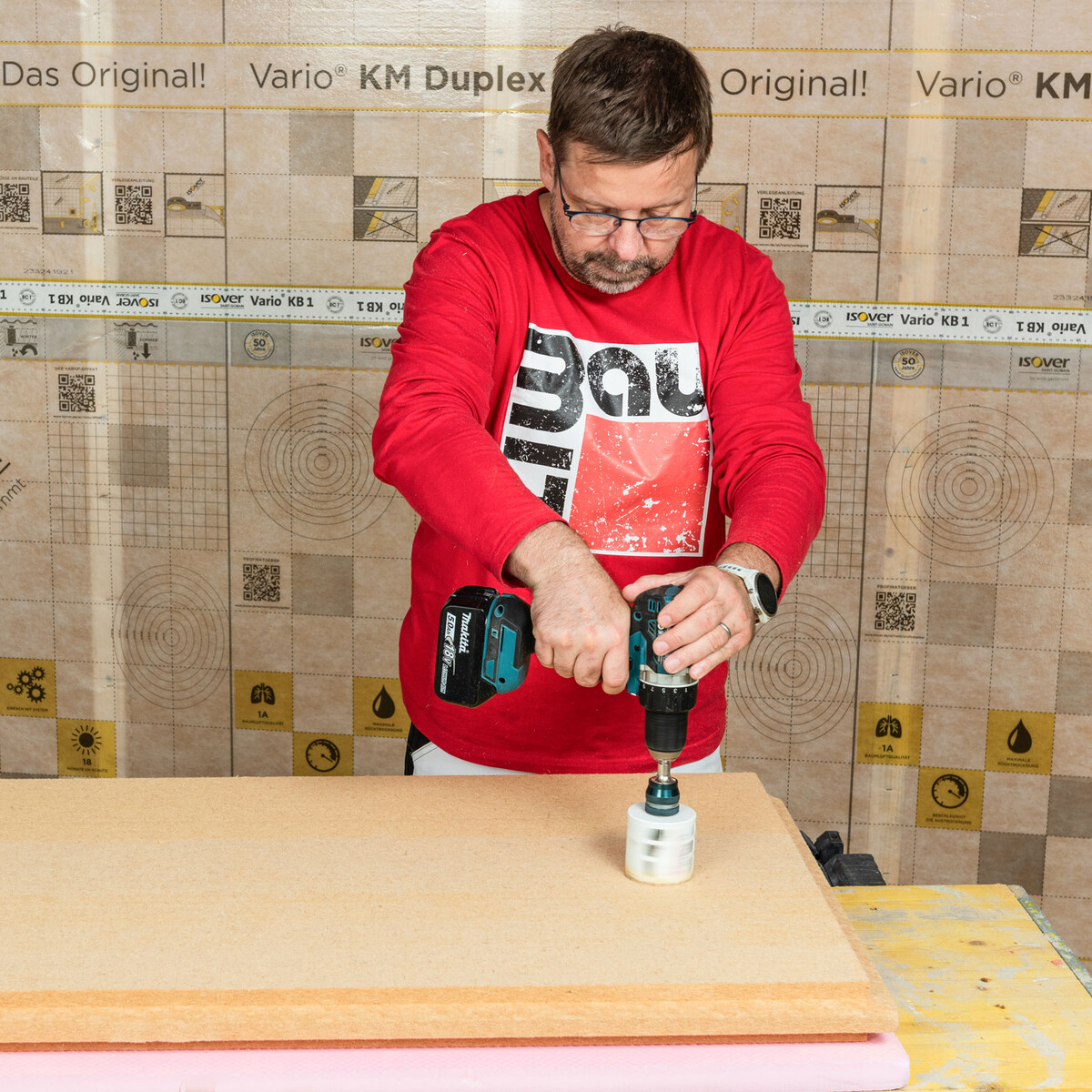

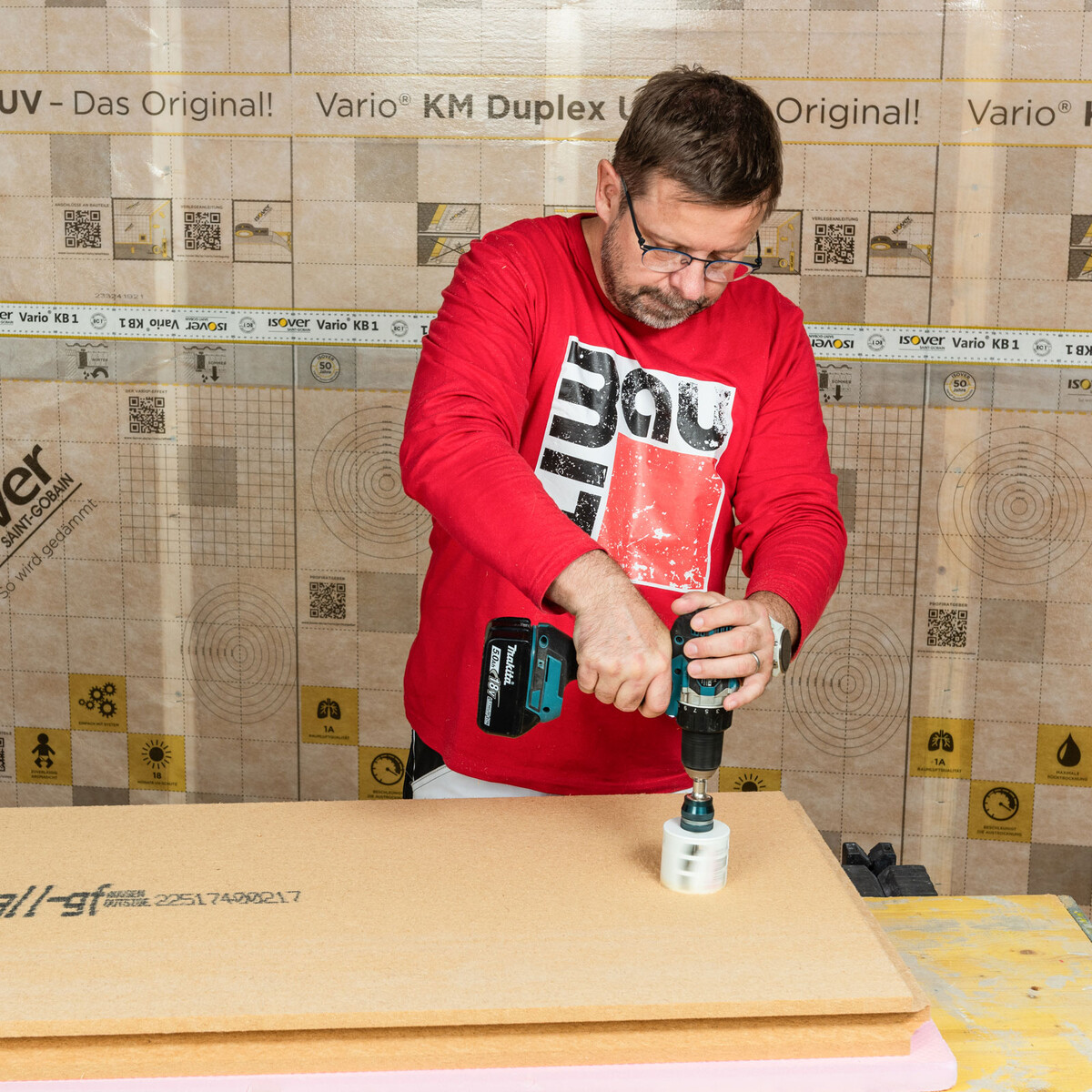

Mit einer Lochsäge für Holzbaustoffe sägst du nun das Loch für die Gerätedose. Für die Kaiser Geräte-Verbindungsdose ECON® Iso+ benötigst du eine Lochsäge mit 68 mm Durchmesser.
Tipp: Bei zu viel Druck kann sich die Säge schnell verkanten. Lass die Säge mit leichtem bis mittlerem Druck arbeiten.
Unserer Erfahrung nach entstehen beim Durchsägen auf der Unterseite schnell unschöne Ausbrüche der Dämmplatte.
Daher unser Tipp:
Säge nur so weit, bis der Führungsbohrer die Unterseite durchdringt. Drehe dann die Platte um und stelle den Sägeschnitt von der anderen Seite fertig. So erhältst du auf beiden Seiten der Dämmplatte saubere Kanten.

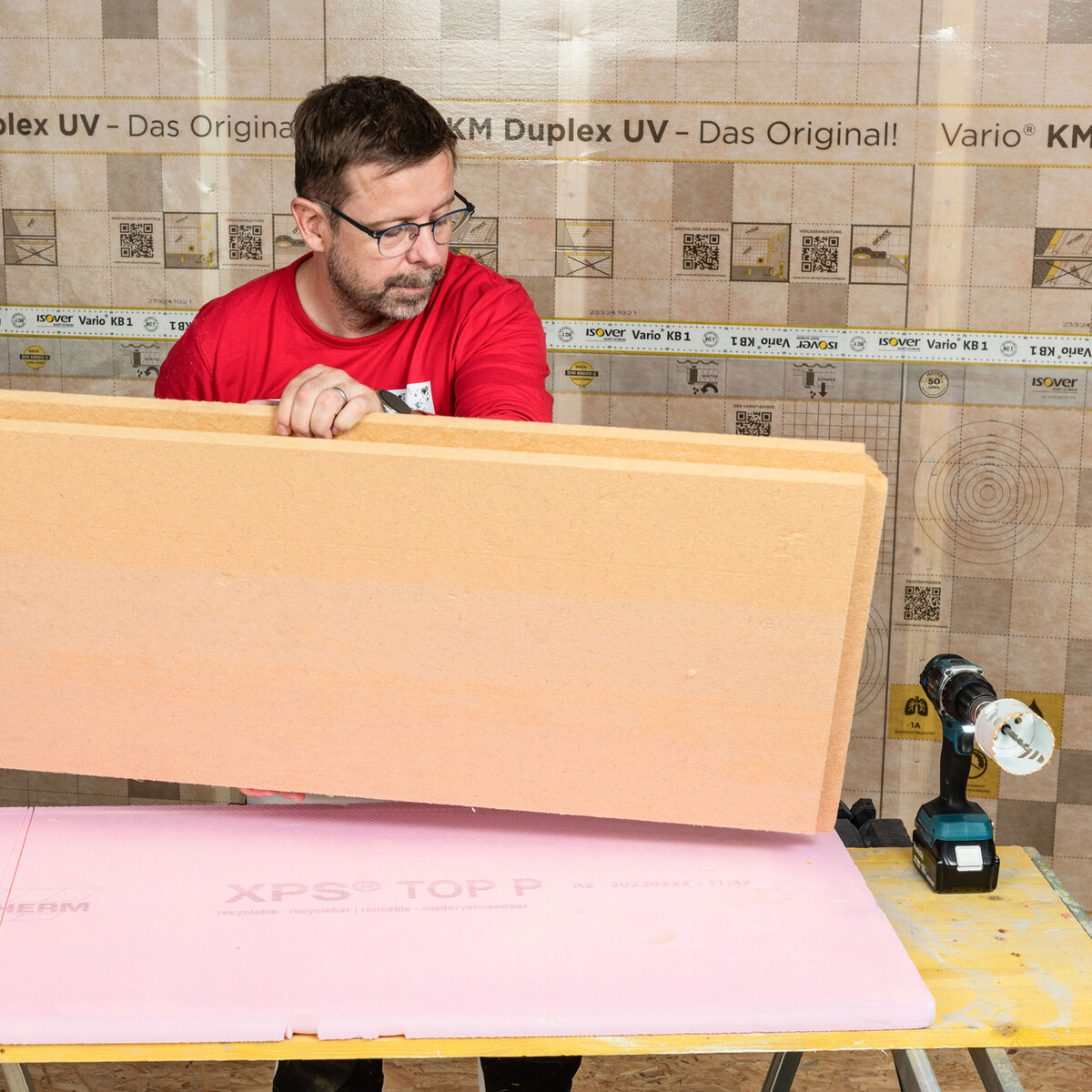

Drehe die Platte um, setze die Lochsäge am Loch des Führungsbohrers an und säge es von der Unterseite der Dämmplatte fertig. Das vorhandene Führungsloch garantiert dir die exakte Position.

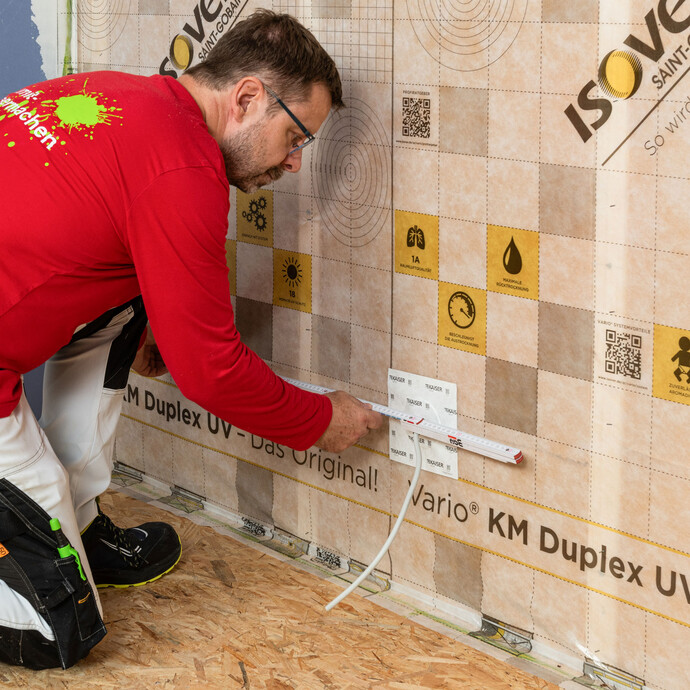

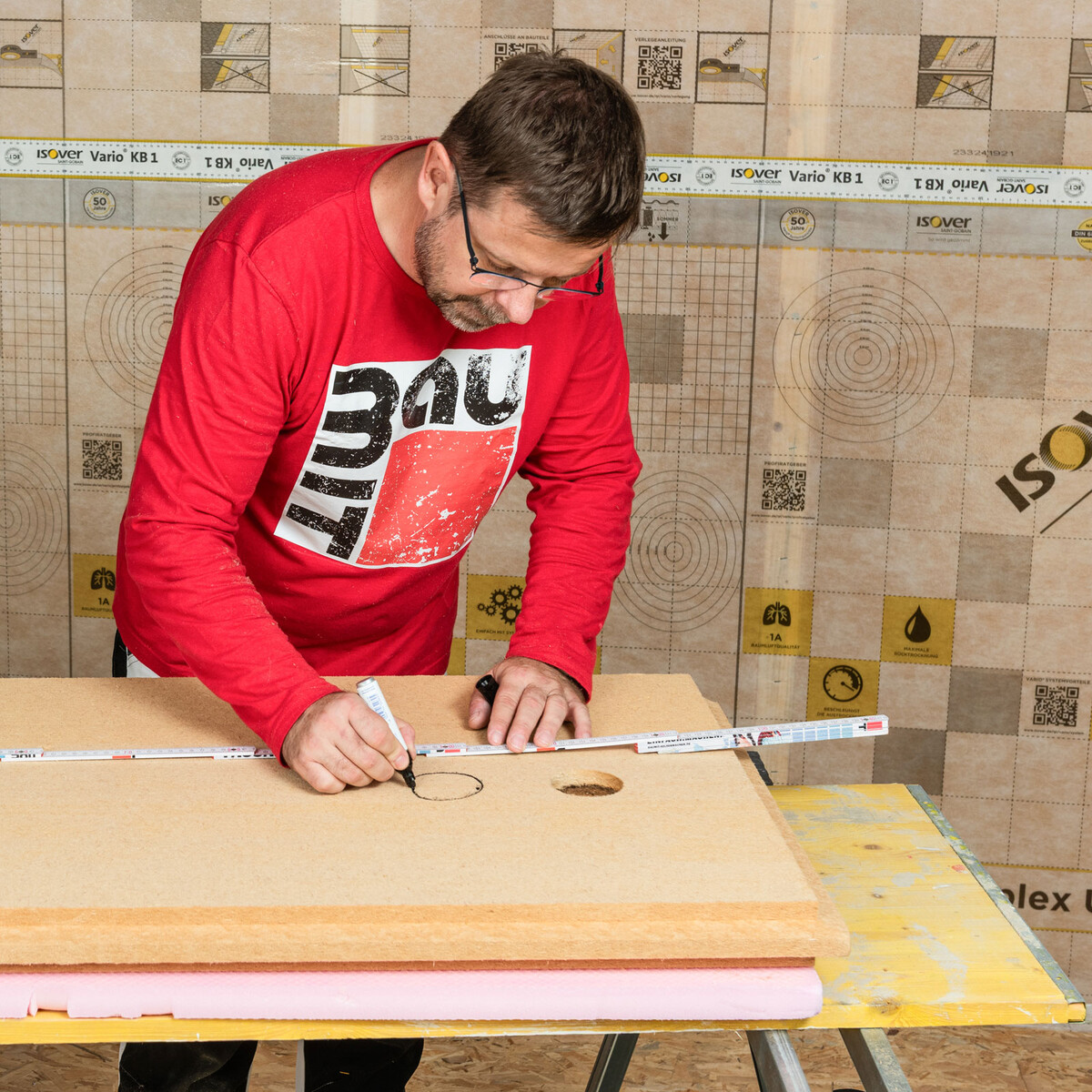

Miss mit einem Zollstock genau aus, wo sich die Kabeldurchdringung durch die Dampfbremse befindet. Diese Position brauchst du im nächsten Schritt für die Vorbereitung der Dämmplatte.
Übertrage die ermittelten Maße auf der Unterseite der vorbereiteten Holzfaserdämmplatte.
Achtung: Markiere sowohl die Stelle der Kabeldurchdringung als auch den Verlauf zur Gerätedose.

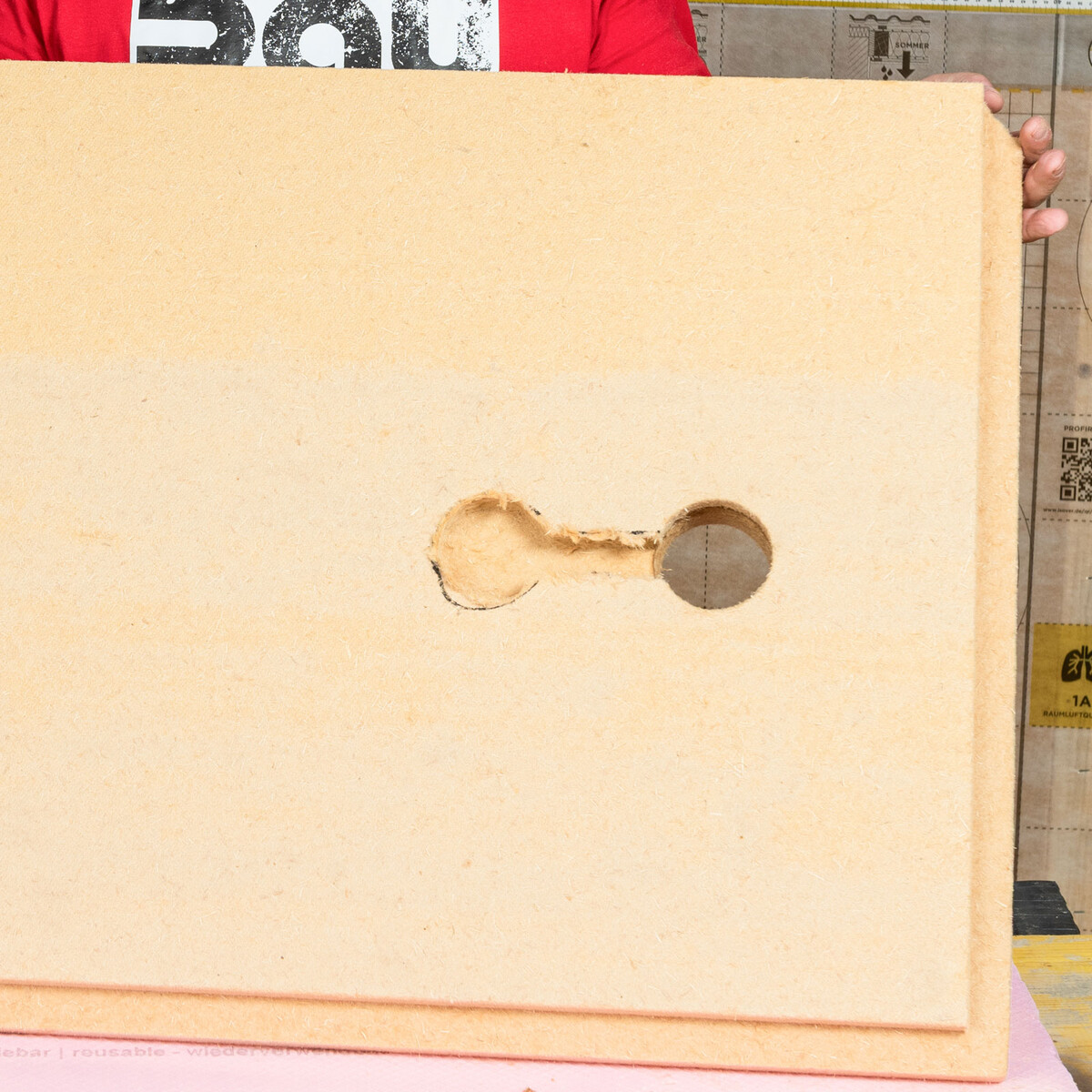

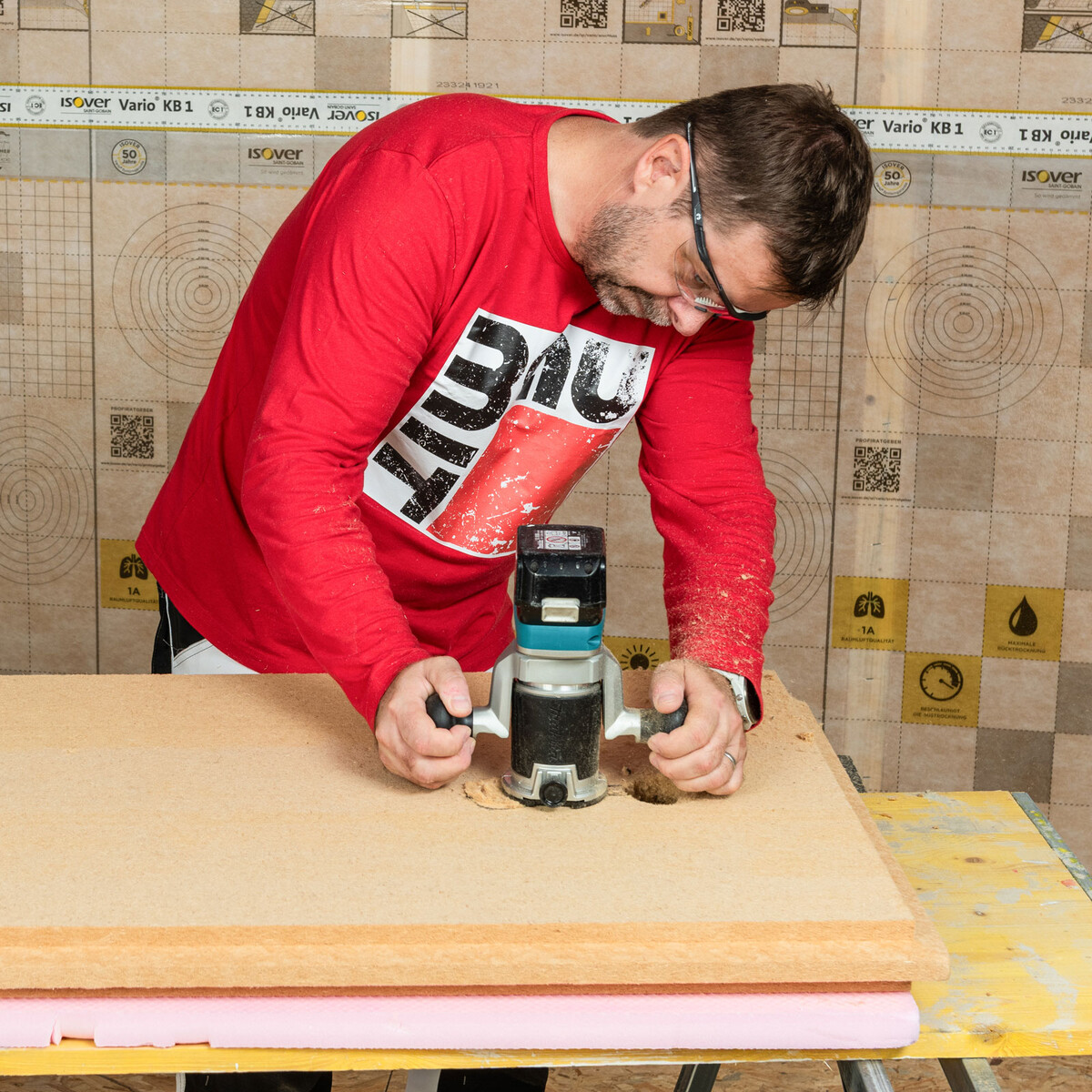

Mit einer Fräse und passendem Fräsbohrer fräst du etwa 25 mm tief einen Kanal für die Kabeldurchdringung und die Kabelführung bis zur Gerätedose aus. So liegt das Kabel später geschützt in der Dämmplatte.
Die so vorbereitete Platte bietet jetzt ausreichend Platz für eine knickfreie Kabelführung. Auch der seitliche Eingang des Kabels in die Gerätedose ist gut erreichbar.

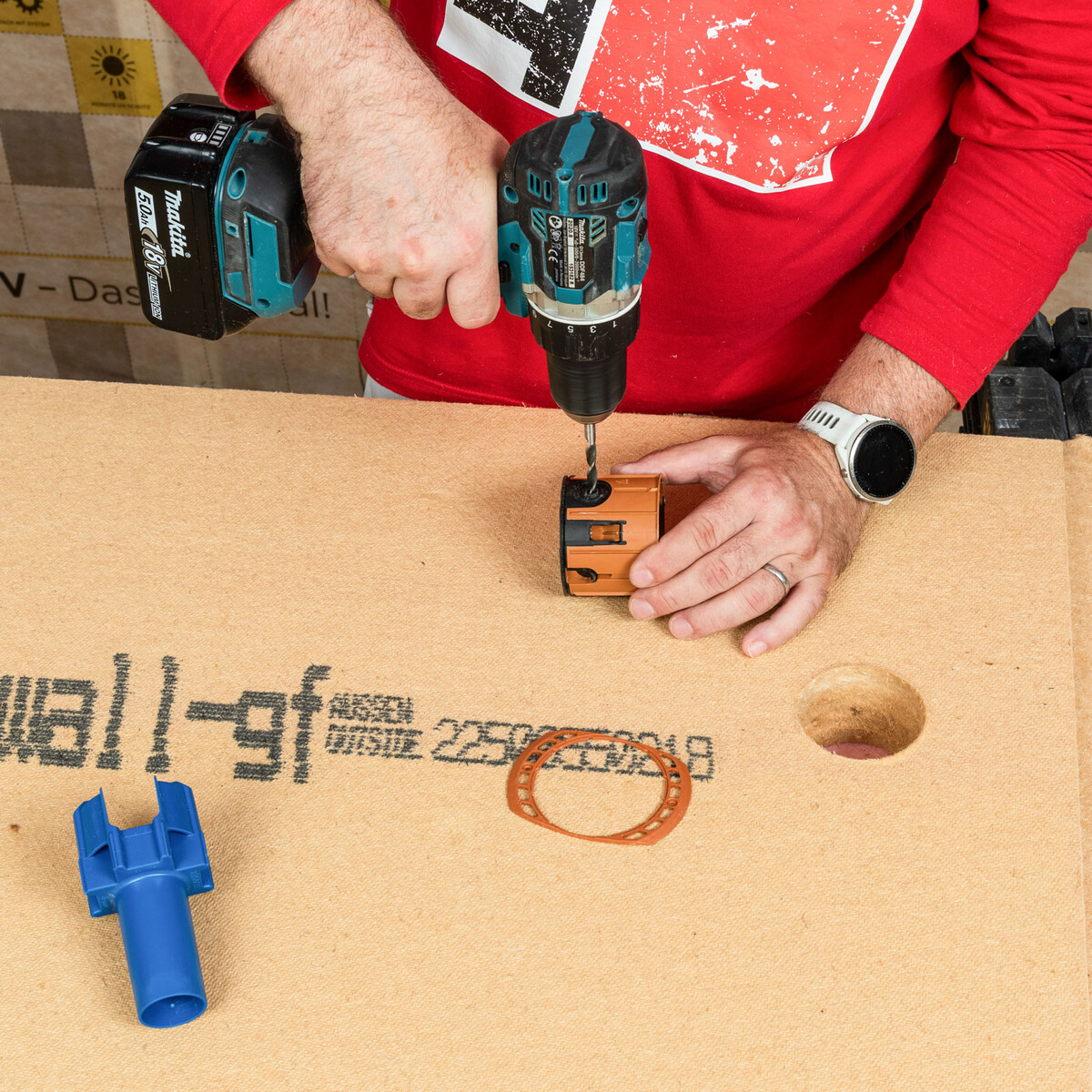

Bohre nun passend zu deinem Kabeldurchmesser ein Loch, damit das Kabel in die Gerätedose geführt werden kann. An der Dose sind dafür bereits Stellen vorgesehen.
In sich stabile Kabel können alternativ direkt durch die TPE-Membran gestoßen werden ohne Vorbohren.
Tipp: Bei der Einführung des Elektroinstallationsrohrs empfiehlt sich ein Vorstechen mit einem Schraubendreher.

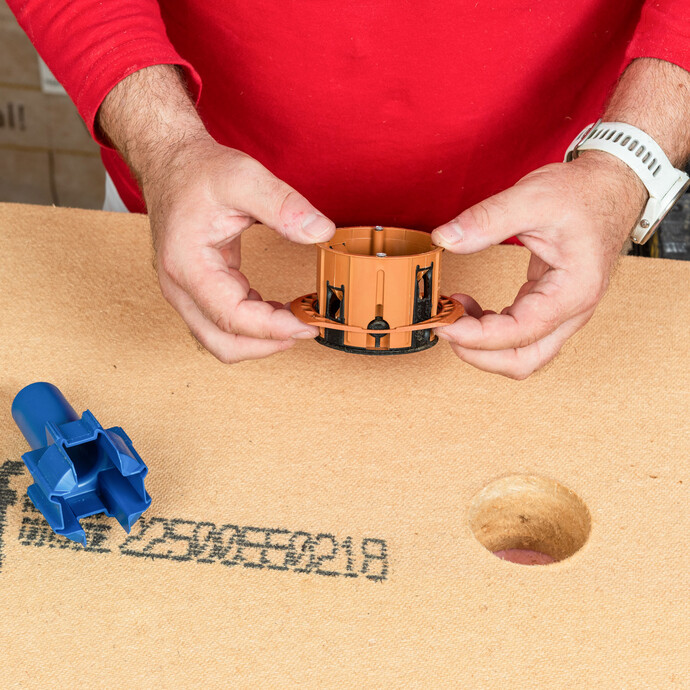

Schiebe den im Set enthaltenen Montagerahmen auf die Gerätedose. Die ebene Fläche des Montagerahmens liegt später auf der Oberfläche der Dämmplatte auf.
Hinweis: Die Führungsstege auf der Kaiser Geräte-Verbindungsdose ECON® Iso+ zeigen dir die korrekte Position.

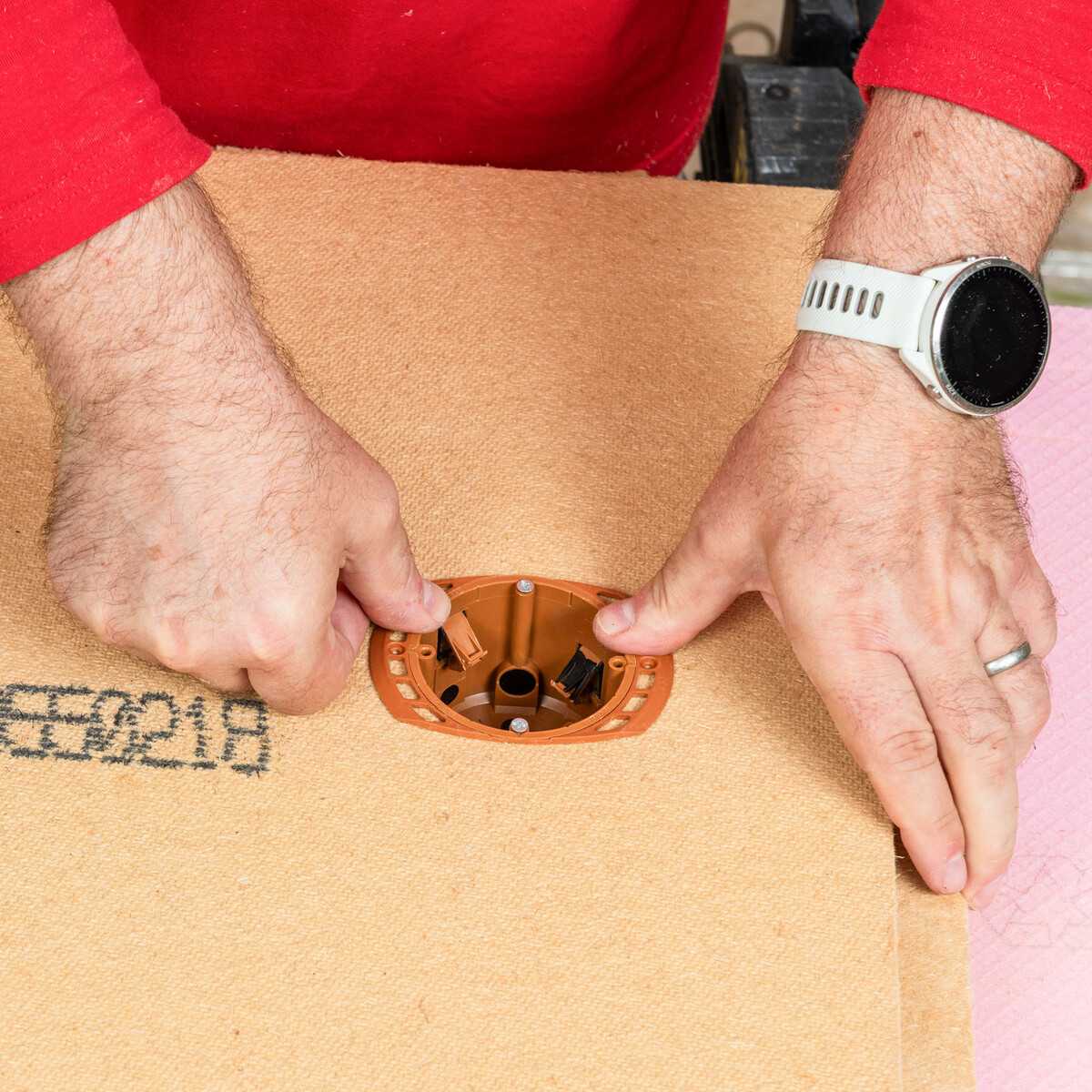

Setze die vorbereitete Verteilerdose in das Bohrloch der Dämmplatte ein. Richte die Dose so aus, dass du das Kabel problemlos durch den eingefrästen Kanal auf der Rückseite der Dämmplatte in die vorbereitete Dose seitlich durchführen kannst.

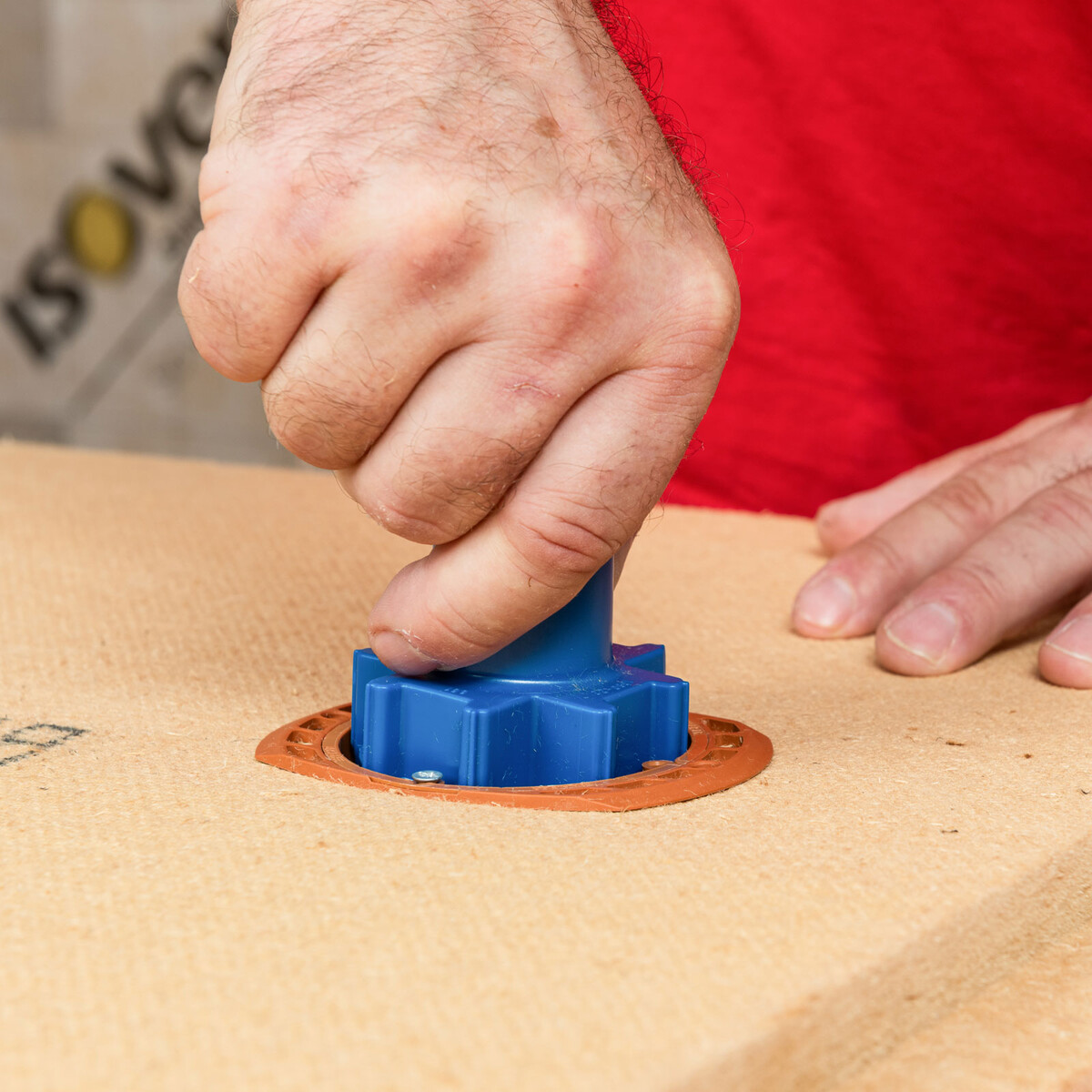

Die Kaiser Geräte-Verbindungsdose ECON® Iso+ besitzt vier stabile Krallen. Diese werden mit dem Kaiser Setzwerkzeug in die Dämmplatte gedrückt und sorgen so für dauerhaften, festen Halt.
Achtung: Das Setzwerkzeug ist nicht im Dosenset enthalten und muss separat gekauft werden.

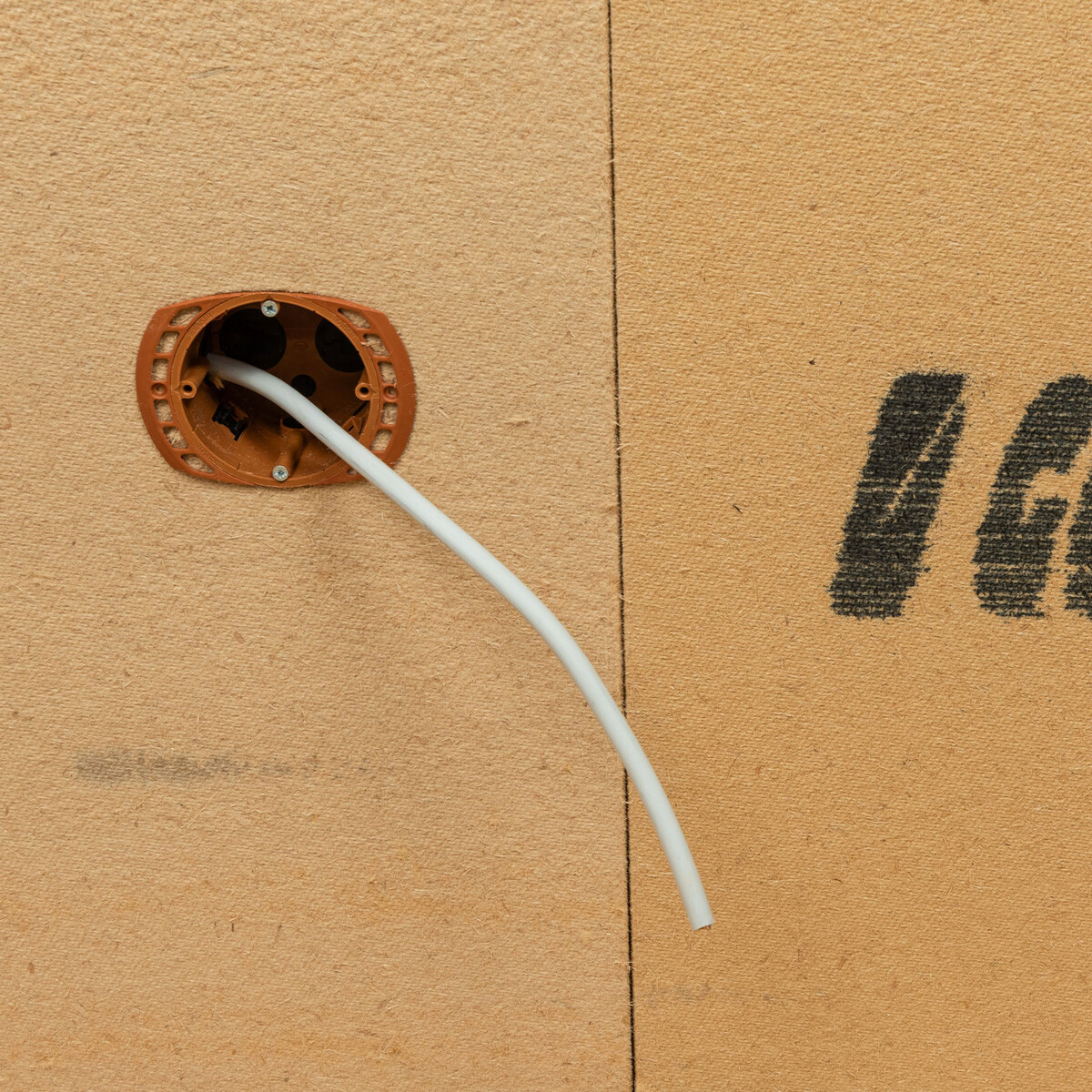

Beim Anbringen der Dämmplatte fädelst du das Kabel durch das gebohrte Loch der Gerätedose.
Achtung: Achte dabei darauf, dass das Kabel im gefrästen Kanal liegt und nicht eingeklemmt wird. So ist eine saubere, professionelle Installation gewährleistet.
