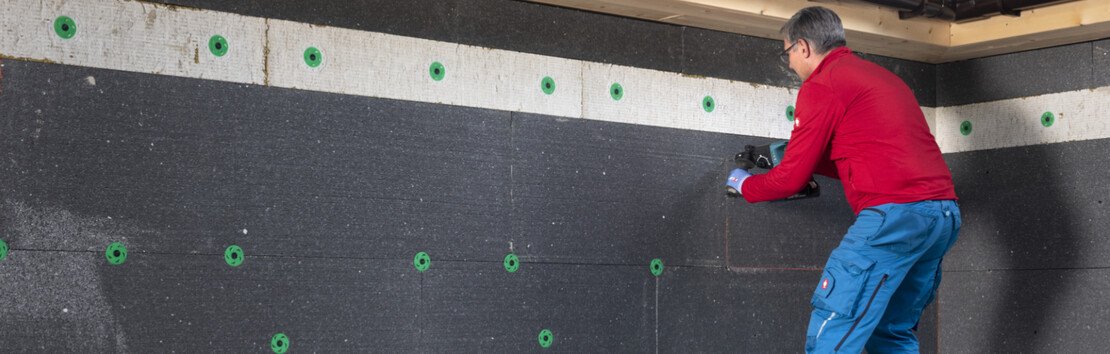

Tellerschlagdübel als Dämmstoffdübel für EPS oder Polystyrol Fassadendämmung

Thermotop Schlagdübel H2 plus setzen

Schwierigkeit
Einfach
Verarbeitungsdauer
10 bis 15 Minuten pro Quadratmeter

Deine Checkliste

Weitere Infos? Dann klicke einfach auf den Werkzeug- oder Produktnamen.
Werkzeug
  • Hammer

    • Hammer

    Zum Produkt im Shop
    Picard GmbH

    • Qualitätswerkzeug Schlosserhammer

      Für die meisten Arbeiten rund um das Einschlagen von Dämmstoff- oder Nageldübeln ist ein Schlosserhammer mit ca. 300 g Hammerkopfgewicht vollkommen ausreichend.

      Achten Sie auf die eingestanzte DIN 1041 auf dem Hammerkopf, mit denen Qualitätshämmer gekennzeichnet sind.

      Des Weiteren sollte der Hammerkopf sicher, am besten mit einem Ringkeil, am Stiel gesichert sein.
  • Akku Kombihammer

    • Akku Kombihammer

    Zum Produkt im Shop
    Makita Werkzeug GmbH

    • Der Makita DHR243Z ist ein kraftvoller Akku-Kombihammer mit SDS-PLUS Aufnahme und einer Rutschkupplung.

      Mit dem 18 Volt Akku-Pack kannst du den Kombihammer zum Bohren, Hammerbohren und Meißeln sehr gut einsetzen. Die Einzelschlagstärke erreicht bis zu 2,0 Joule, in Beton beträgt die Bohrleistung bis zu 24 mm.

      Für seine Leistung hat er ein handliches Format und eine geringes Gewicht, was bei längeren Arbeiten Kräfte schont.

    • Staubabsaugung als Zubehör

      Als nützliches Zubehör kannst du eine Staubabsaugvorrichtung anschließend.
  • Meterstab / Bandmaß

    • Meterstab / Bandmaß

    Zum Produkt im Shop
    STABILA Messgeräte Gustav Ullrich GmbH

    • Präzise Messungen für exakte Ergebnisse

      Neben dem Zimmermannsbleistift und dem Cuttermesser ist ein guter Meterstab eines der wichtigsten Werkzeuge in deiner Arbeitshose oder Werkzeugkiste.

      Hochwertige Modelle mit hochfesten Gelenkplatten und gehärteten Federn sorgen für Stabilität und Langlebigkeit – so hast du lange Freude an deinem Messwerkzeug.

    • Taschenbandmaß BM 100 – kompakt und zuverlässig

      Das Stabila BM 100 ist ein kompaktes Taschenmaßband mit wahlweise 3, 5 oder 8 Metern Länge. Dank des Softgrip-Mantels liegt es angenehm in der Hand und bleibt auch bei Stürzen gut geschützt.

      Mit einer starken Bremse und kraftvollem Bandrücklauf ist es der ideale Begleiter für den Baustellenalltag.

    • Taschenbandmaß BM 300 – robust und langlebig

      Das Stabila BM 300 überzeugt mit einem bruchsicheren PC/ABS-Gehäuse und stoßabsorbierendem Softgrip-Mantel. Durch die hohe Materialstärke des Bands kannst du es bis zu 3 Meter ausziehen, ohne dass es knickt.

      Die extrem widerstandsfähige STABILA NYLON-WRAP-Ummantelung schützt das Band zuverlässig vor Korrosion und Abrieb. Zusätzlich sorgt der extragroße Haken für sicheren Halt in verschiedenen Messpositionen.
Produkte
Der Baumit Fachexperte berät dich umfangreich zu den Themen WDVS, Dämmung und Fassade. Die Beratung funktioniert ganz unkompliziert online. Hier kannst du einen Termin vereinbaren.

Du möchtest eine kostenlose Beratung zum Thema Dämmung?

Du hast dich entschieden, dein Haus von innen oder außen zu dämmen. Jedoch hast du viele Fragen. Welches Dämmsystem eignet sich für meine Anforderungen? Wo liegen die Vor- und Nachteile der jeweiligen Dämmstoffe? Wir helfen dir gerne weiter und erstellen dir auf Wunsch ein unverbindliches Angebot. Vereinbare jetzt online einen Beratungstermin.
Mehr Infos

Wichtige Hinweise

Die EPS- bzw. open-Dämmplatten sind auf den Untergrund geklebt. Bevor mit dem Dübeln begonnen werden kann, sollte eine Trocknungszeit des Klebers von mindestens 3 Tagen eingehalten werden.

Durch die vielfältigen Baustellengegebenheiten können die von uns gezeigten Arbeitsschritte nicht alle Einzelfälle berücksichtigen. Sie zeigen den aktuellen Stand unserer Erfahrungen zum Zeitpunkt der Erstellung der Bilder und sind daher unverbindlich. Beachten Sie in jedem Fall die aktuellen Technischen Unterlagen (z.B. Produktdatenblatt, Technische Zusatzinfo, etc.) zu den gezeigten Produkten.



Verarbeitungsanleitung

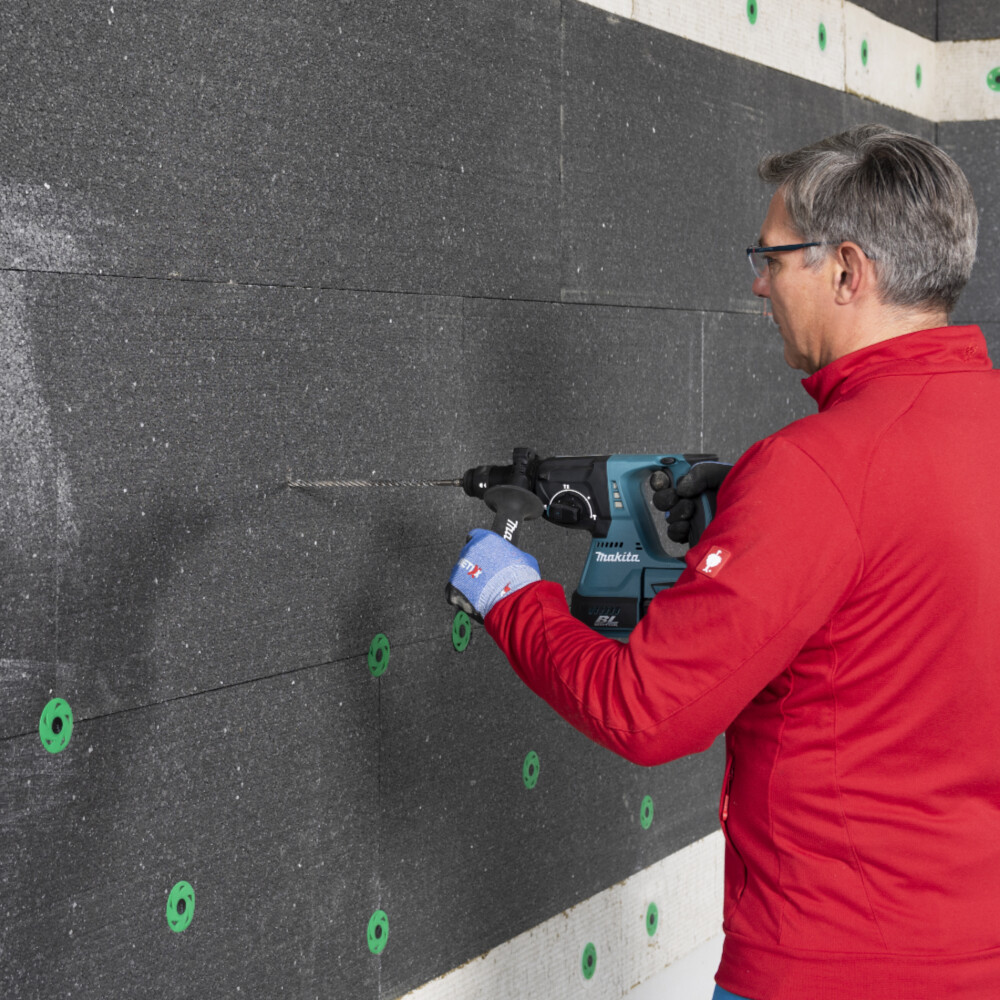

1 Loch für Schlagdübel bohren

Bohre das Bohrloch durch die geklebte und abgetrocknete EPS-Dämmplatte. Die Bohrlochtiefe im Mauerwerk (Beton, Vollsteine, Hohl- und Lochsteine) muss mindestens 35 mm betragen, bei Porenbeton mindestens 55 mm.


Bei der Berechnung der Bohrlochtiefe wird ein verbleibender Altputz an der Wand addiert. Zum Beispiel Altputz 20 mm + Bohrlochtiefe 35 mm = Gesamtbohrlochtiefe von mind. 55 mm.

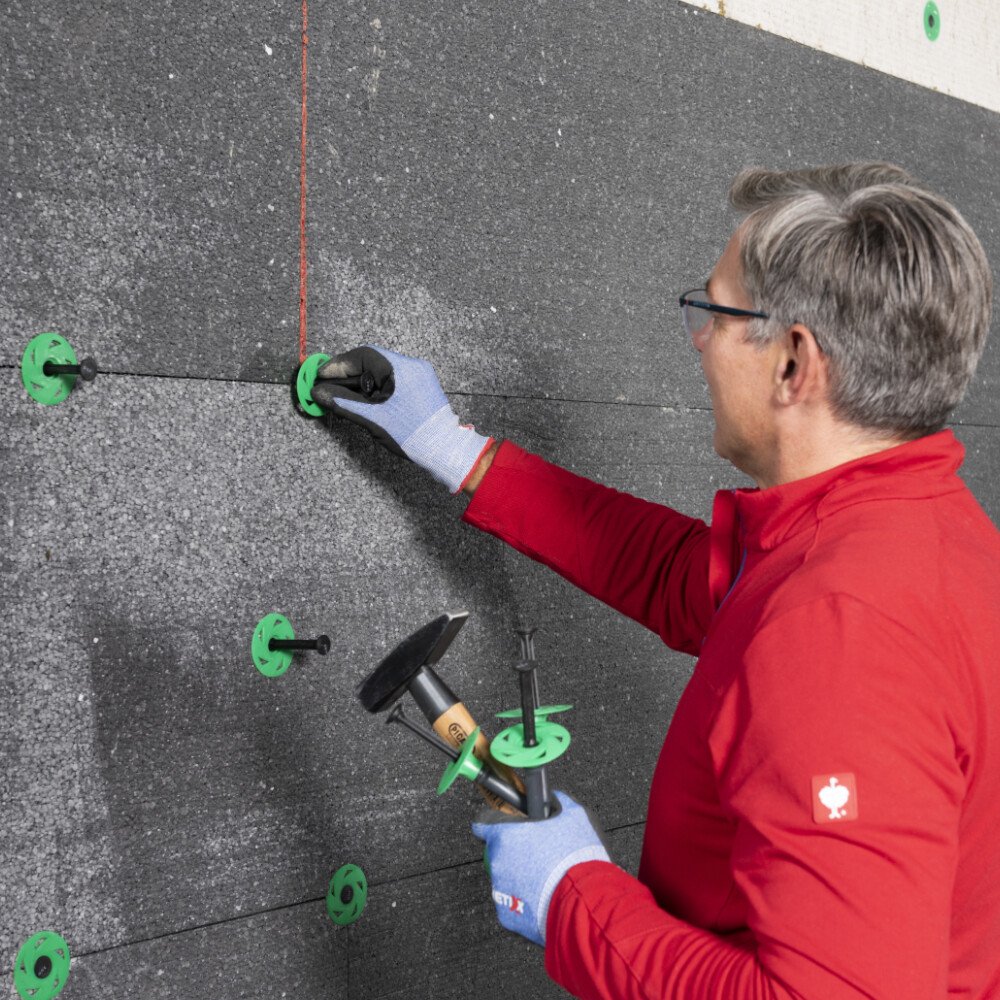

2 Schlagdübel in das Bohrloch stecken

Setze den Schlagdübel bis zum Dübelteller in das vorbereitete Bohrloch.

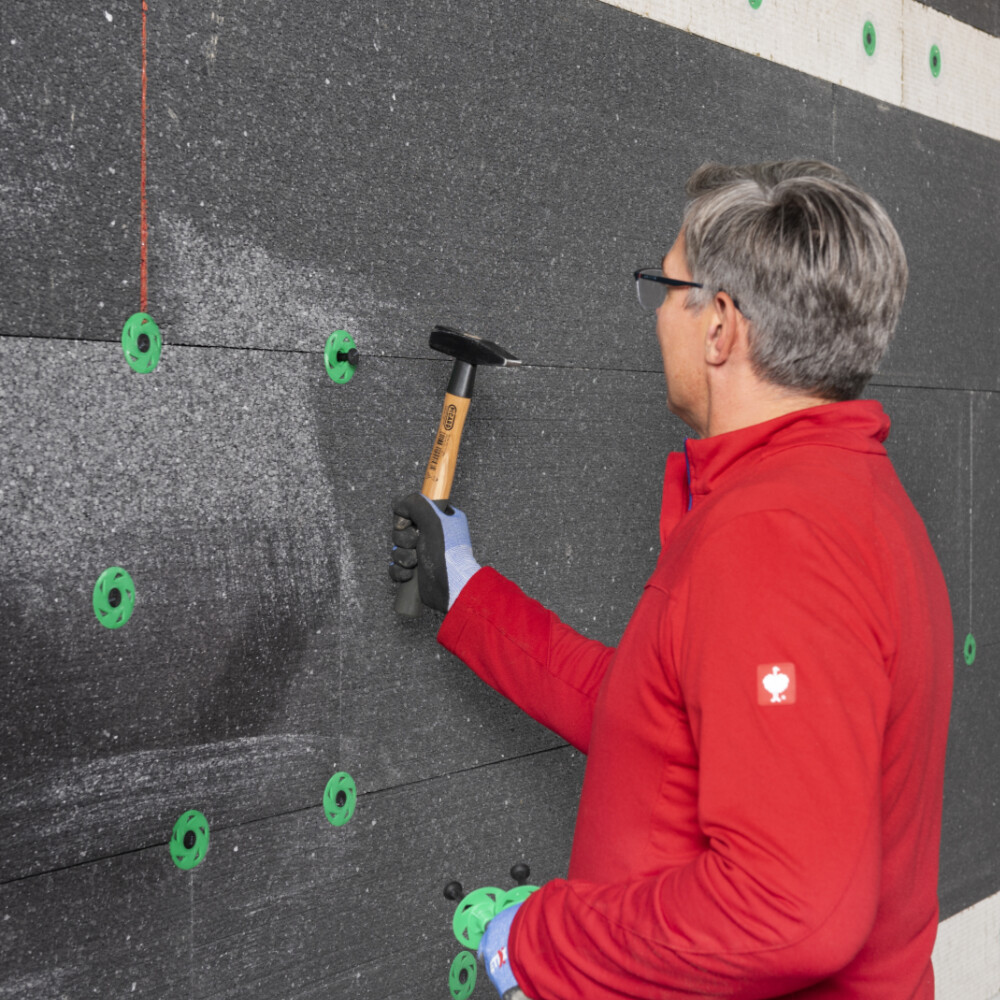

3 Nagel oberflächenbündig einschlagen

Anschließend schlägst du den Nagel oberflächenbündig ein. Bei einem leicht überstehenden Dübel hilft dir der verschiebbare Dübelteller der Schlagdübel H2 plus, mit einem weiteren Schlag den Schlagdübel perfekt oberflächenbündig zu setzen.

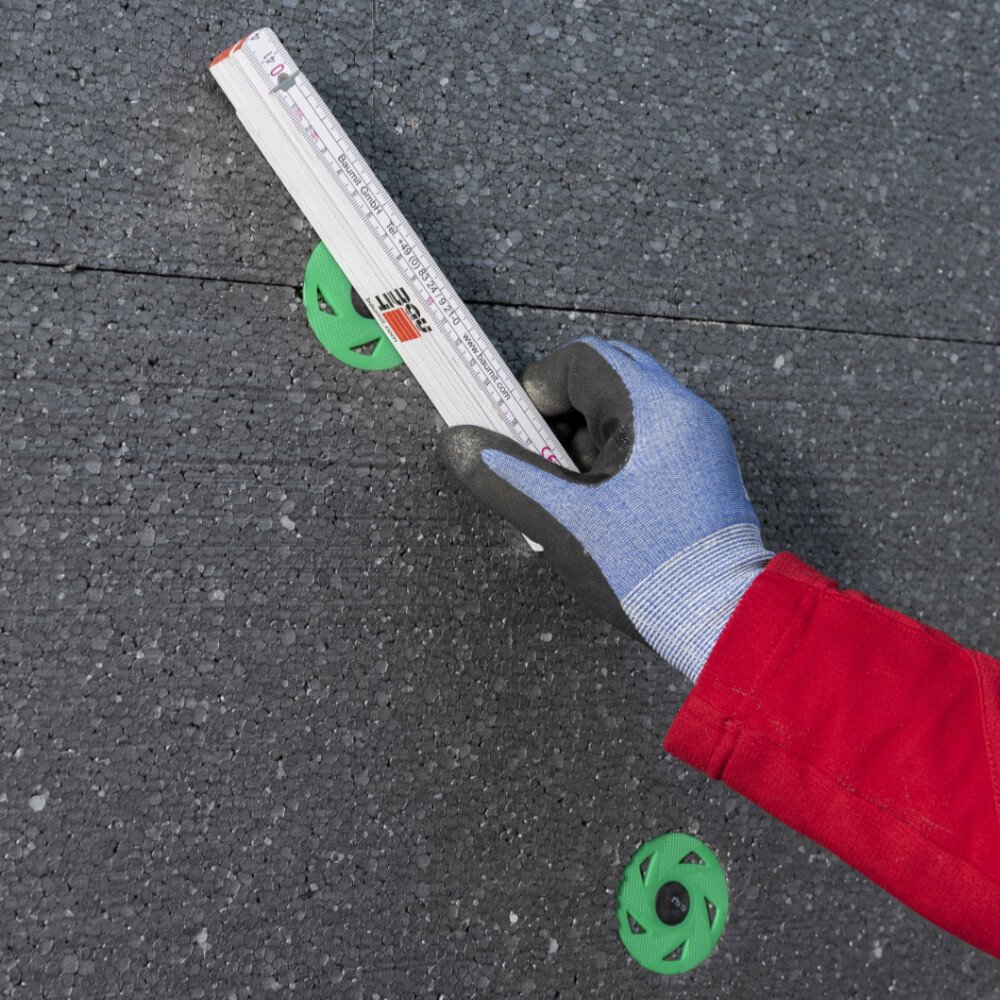

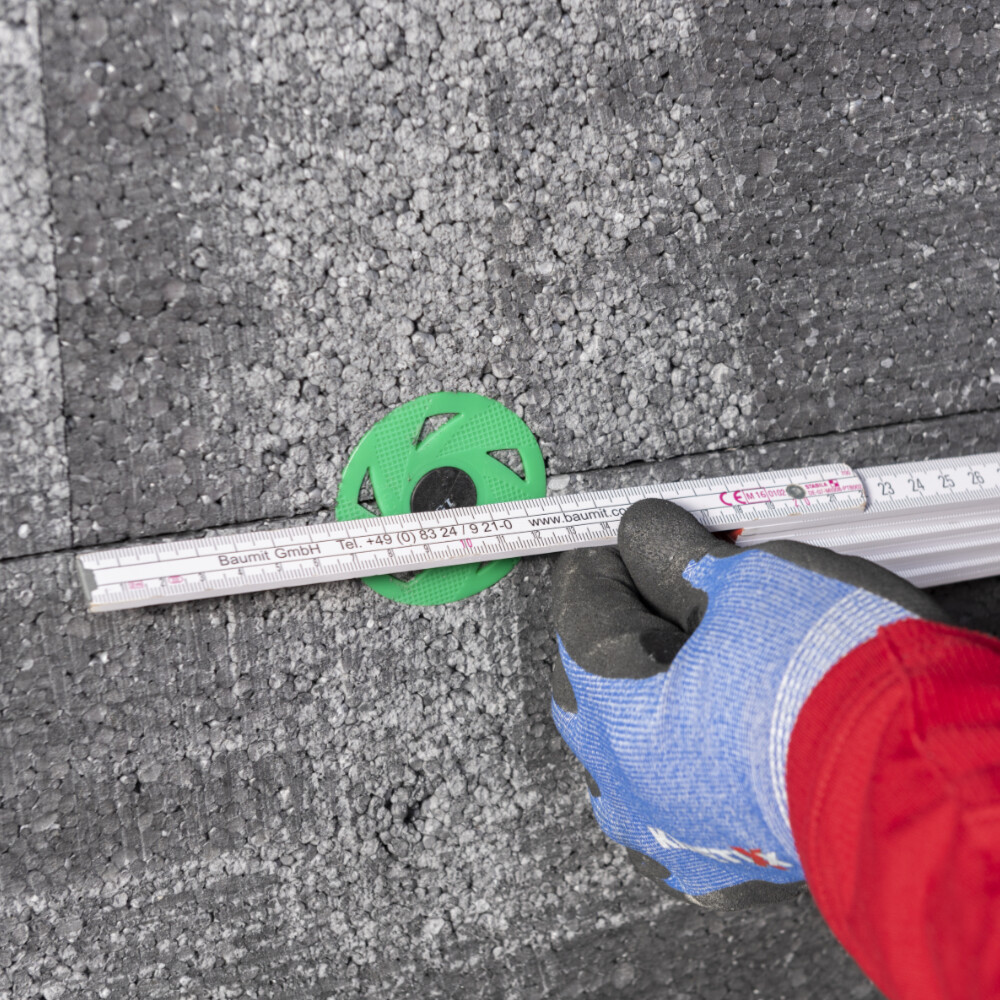

4 Oberflächenbündigkeit prüfen

Du hast den Dübel richtig gesetzt wenn er oberflächenbündig mit der umliegenden EPS-Dämmplatte abschließt. Dies kannst du einfach mit einem Zollstock o. ä. prüfen. Ein zu tiefes Setzen oder ein Überstehen könnte unter Umständen zu späteren Dübelkopfabzeichnungen im Oberputz führen.

5 Dämmstoffdübel an Außenecken mit Abstand setzen

An Außenecken der Fassadendämmung wird der Dämmstoffdübel mit einem Abstand von 10 cm in das dahinterliegende Mauerwerk gesetzt.

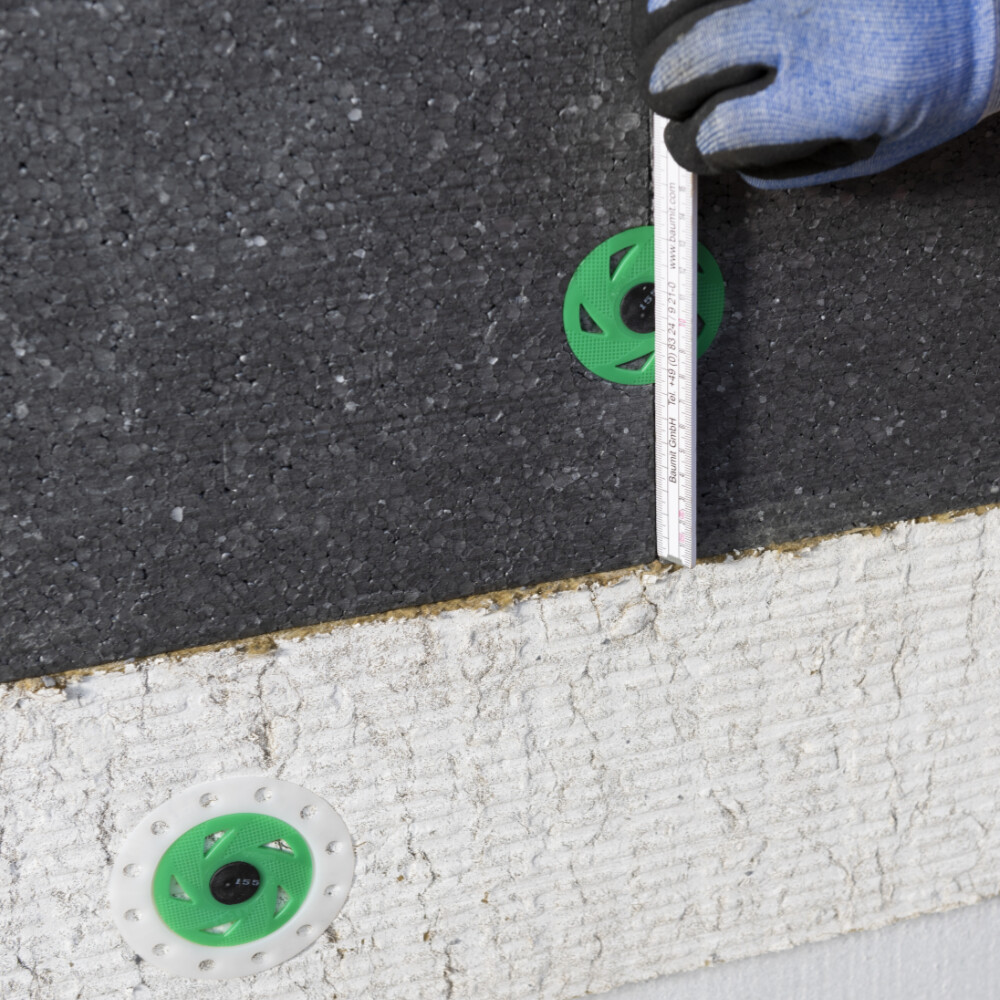

6 Dübel mit Abstand zum Brandriegel

Auch im Übergang zu Brandriegeln wird der Tellerschlagdübel mit einem Abstand von 10 cm auf den Stoßbereich von 2 EPS-Fassadendämmplatten gesetzt.

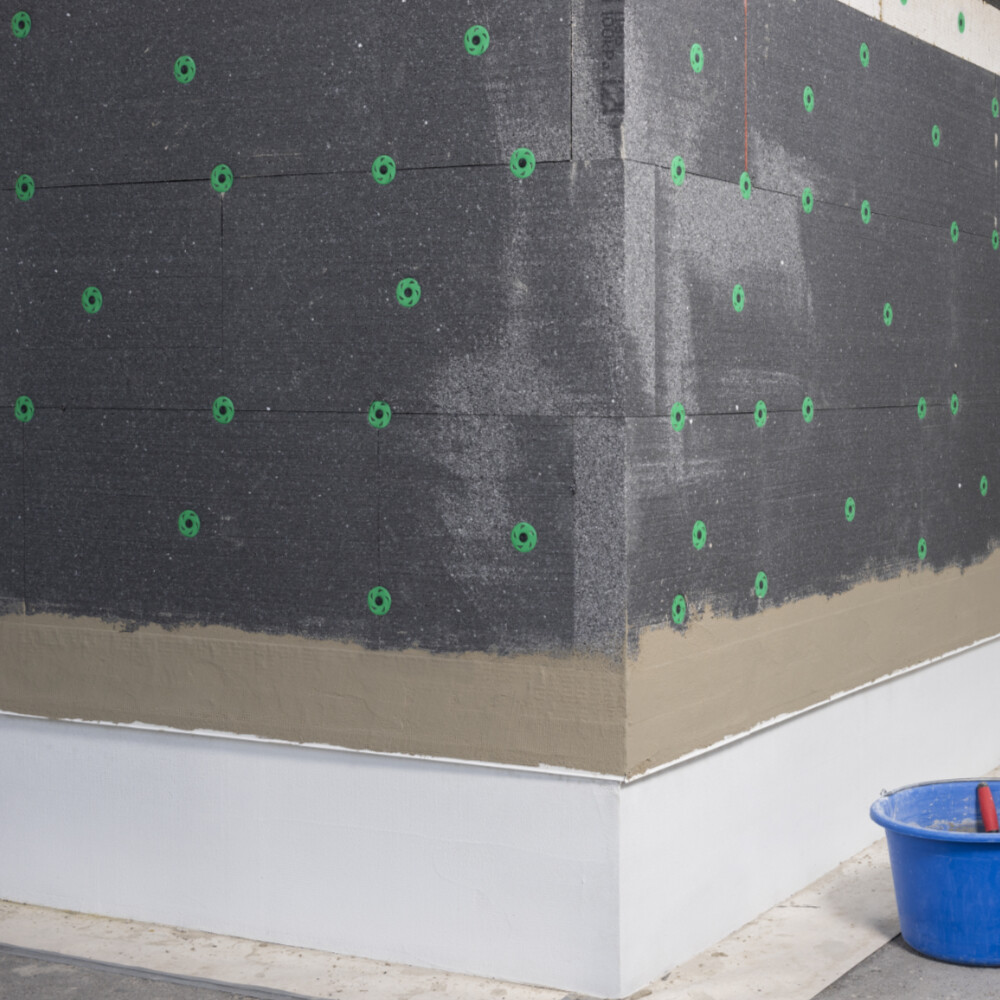

7 Dübelbild Schlagdübel

Je nach erforderlicher Menge pro Quadratmeter werden die Dübel an jeder Plattenecke, sowie ein (bei 6 Stück/m²) oder zwei (bei 8 Stück/m²) auf der Platte verteilt gesetzt.

Auf unserem Bild siehst du ein Beispiel mit 6 Dübeln pro Quadratmeter.
