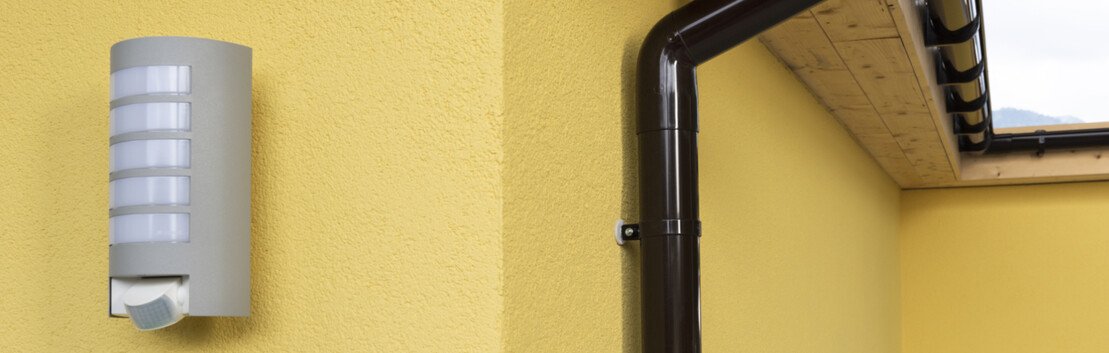

Lampen, Schilder, Fallrohre, Briefkästen sicher in Wärmedämmung befestigen

Befestigung von mittelschweren Lasten (Lampen, Briefkasten, Fallrohr) in einer Fassadendämmung mit ISO Pro

Schwierigkeit
Leicht
Verarbeitungsdauer
ca. 5 bis 10 Minuten pro Bohrloch

Deine Checkliste

Weitere Infos? Dann klicke einfach auf den Werkzeug- oder Produktnamen.
Werkzeug
  • Zimmermannsbleistift
  • Zimmermannsbleistift

    • Markierungen setzen

      Den Zimmermannsbleistift benötigen Sie bei vielen Aufgaben.

      Daher am besten nicht weit weg legen, die nächste Markierung wird sicher bald notwendig sein.

  • Kartuschenpresse
  • Kartuschenpresse

    • Universellen Handwerkzeug

      Eine Kartuschenpresse wird beim Heimwerken im Bad, Küche regelmässig zum Anbringen von Silikon- oder Acrylfugen benötigt.

      Sie sollte möglichst stabil sein mit einer guten Kraftübertragung für leichtgängiges Arbeiten.

  • Akku-Bohrschrauber Makita
    • Wenns mal wieder ein paar Schrauben mehr sind

      Bei einem Projekt wie unserer KLIMA-board auf Trockenbauwänden oder an der Untersparrendämmung kommen reichlich Schrauben zusammen.

      Hier macht ein professioneller Akku-Schrauber mit ausreichend Leistung und langer Akku-Laufzeit mehr als Sinn.

      Der Makita DDF482RFJ mit 18 Volt ist kräftig in der Leistung und dazu sehr leicht, Arbeiten über Kopf oder auf lange Zeit sind damit angenehm leichter.

  • Akku Kombihammer
    • Der Makita DHR243Z ist ein kraftvoller Akku-Kombihammer mit SDS-PLUS Aufnahme und einer Rutschkupplung.

      Mit dem 18 Volt Akku-Pack kannst du den Kombihammer zum Bohren, Hammerbohren und Meißeln sehr gut einsetzen. Die Einzelschlagstärke erreicht bis zu 2,0 Joule, in Beton beträgt die Bohrleistung bis zu 24 mm.

      Für seine Leistung hat er ein handliches Format und eine geringes Gewicht, was bei längeren Arbeiten Kräfte schont.

    • Staubabsaugung als Zubehör

      Als nützliches Zubehör kannst du eine Staubabsaugvorrichtung anschließend.

  • Wasserwaage kurz
    • akute Messungen auf kurzen Distanzen

      Egal ob beim Fensterbankeinbau, dem Setzen einer Anputzleiste oder auch beim Einbau einer Küche und im Trockenbau. Zum Messen von waagerechten Flächen oder vertikaler Ausrichtung auf kurzen Distanzen benötigen Sie, genau wie bei langen Messtrecken, eine Präzisionswasserwaage.

      Weder darf sich das Profil verbiegen, noch darf die Messlibelle, auch nach mehrfachen Stößen, an Genaugigkeit verlieren. Es ist sehr ärgerlich, wenn Ihr akurates Arbeiten am Objekt durch eine ungenaue Messung beeinträchtigt wird.

      Daher empfehlen wir Ihnen bei solchen Werkzeugen keine Kompromisse einzugehen. Setzen Sie auf Profiqualität.

  • Meterstab
    • Genaue Ergebnisse mit korrekten Messungen

      Neben dem Zimmermannsbleistift und dem Cuttermesser ist ein guter Meterstab das wohl wichtigste Werkzeug in Ihrer Werkzeugkiste oder Ihrer Arbeitshose.

      Eine gute Qualität mit hochfesten Gelenkplatten und gehärteten Federn geben dem Stab halt und Ihnen lange Freude.

    • Wenn es mal mehr als 2 m sein soll

      Bei Messungen über zwei Meter, aber auch auf kleineren Teilstücken, ist ein Bandmaß ein praktische Alternative.

      Je nach Modell passen hier bis zu 10 m Bandmaß in eine sehr kompakte Form.

Wichtige Hinweise

In der folgenden Anleitung werden die Arbeitsschritte anhand der Montage eines Briefkastens gezeigt. Die grundsätzliche Vorgehensweise beim Setzen von Lampen, Fallrohren, Schildern, Tafeln, Klappladenarretierungen, etc. ist identisch.

Durch die vielfältigen Baustellengegebenheiten können die von uns gezeigten Arbeitsschritte nicht alle Einzelfälle berücksichtigen. Sie zeigen den aktuellen Stand unserer Erfahrungen zum Zeitpunkt der Erstellung der Bilder und sind daher unverbindlich.



Verarbeitungsanleitung

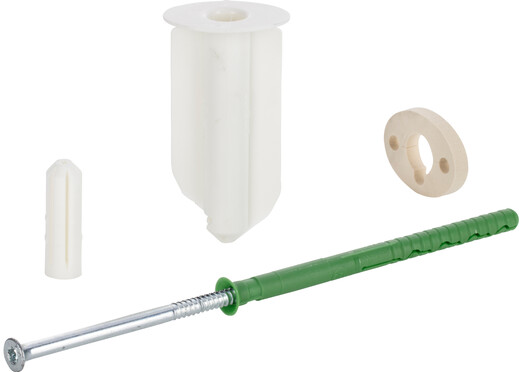

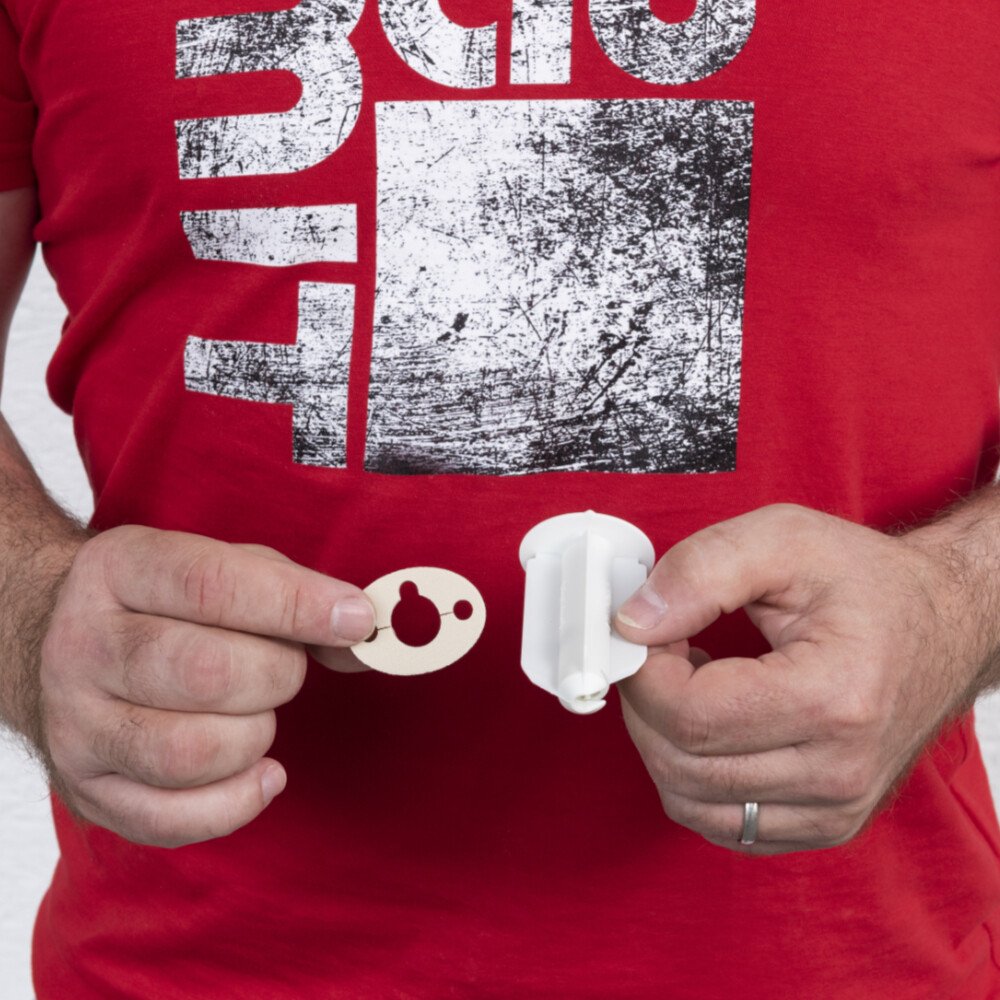

1 Dichtung und Montagebuchse

Du findest im Set eine weiche EPDM-Dichtung und die weiße Montagebuchse aus Hart-PVC.

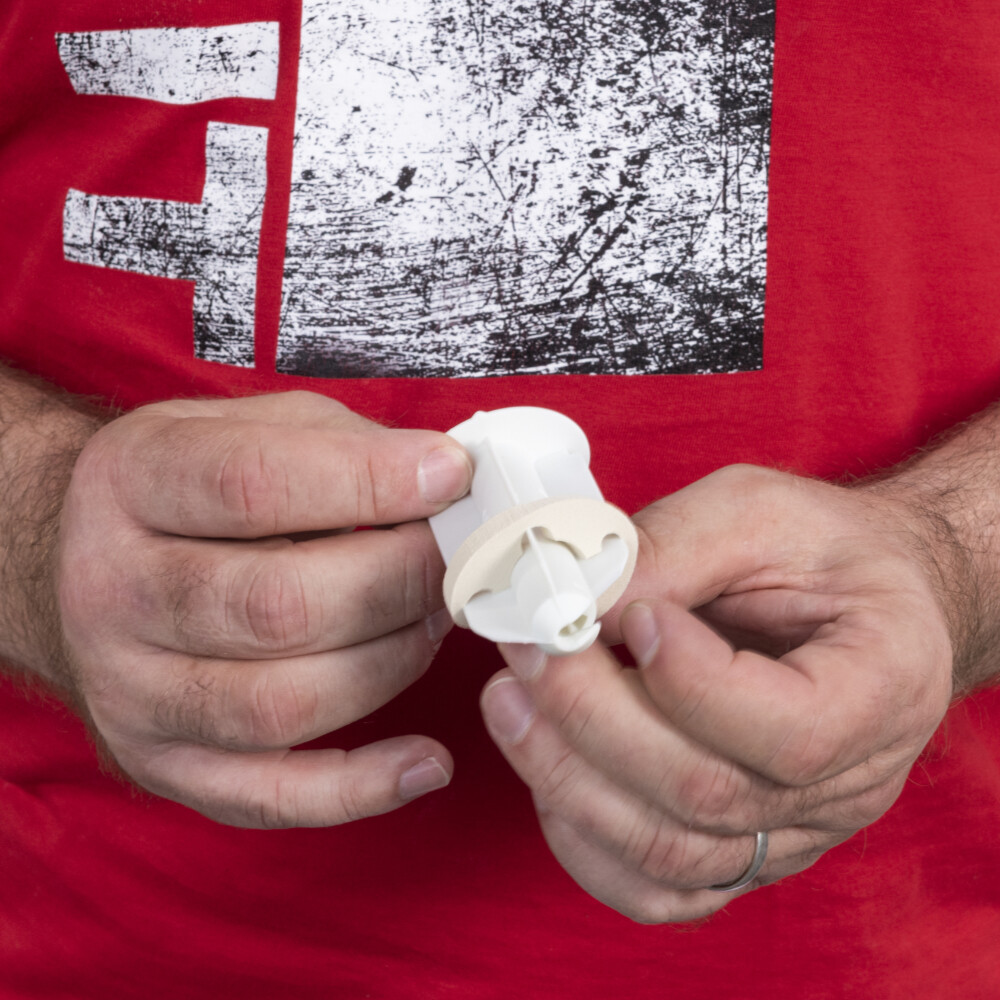

2 EPDM-Dichtung aufziehen

Ziehe die EPDM-Dichtung auf die Montagebuchse auf. Achte darauf, die Dichtung richtig herum aufzuziehen.

3 Montagebuchse mit EPDM-Dichtung

Wenn du damit fertig bist, sitzt die EPDM-Dichtung bündig am Anschlagsteg der Montagebuchse auf.

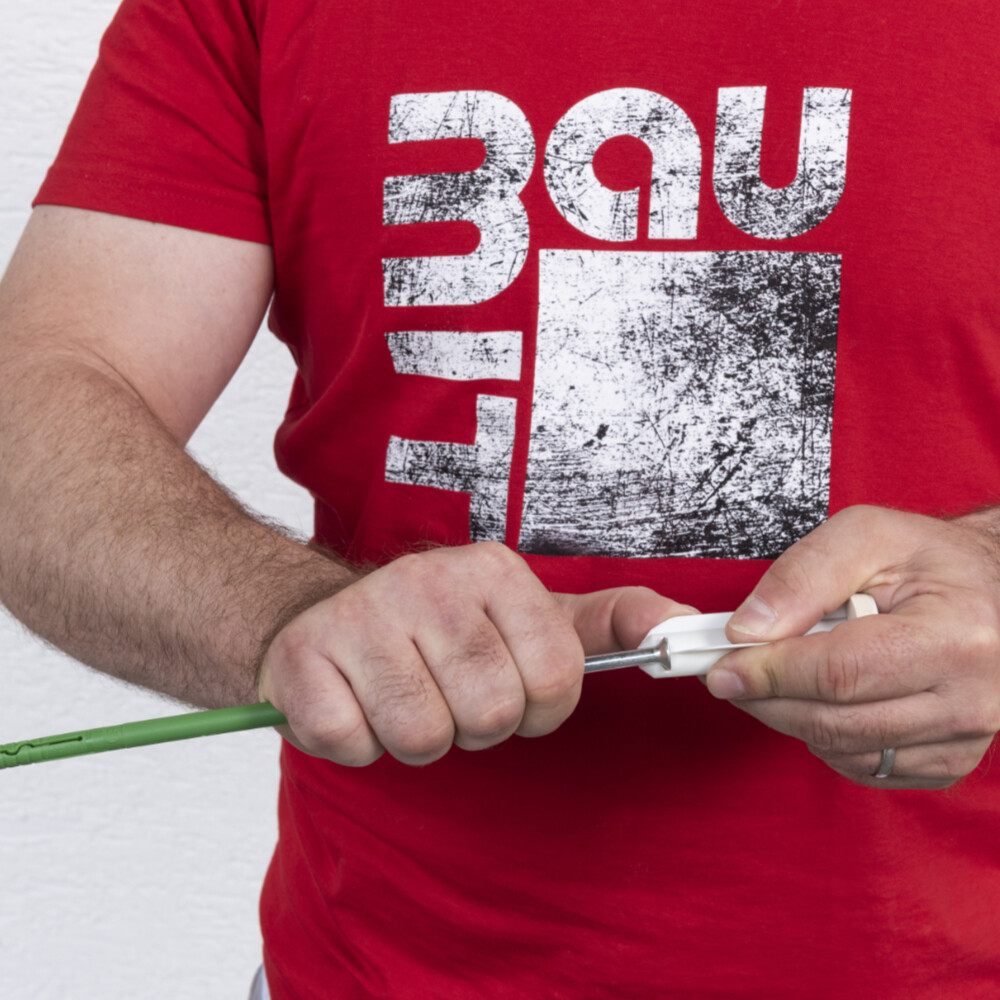

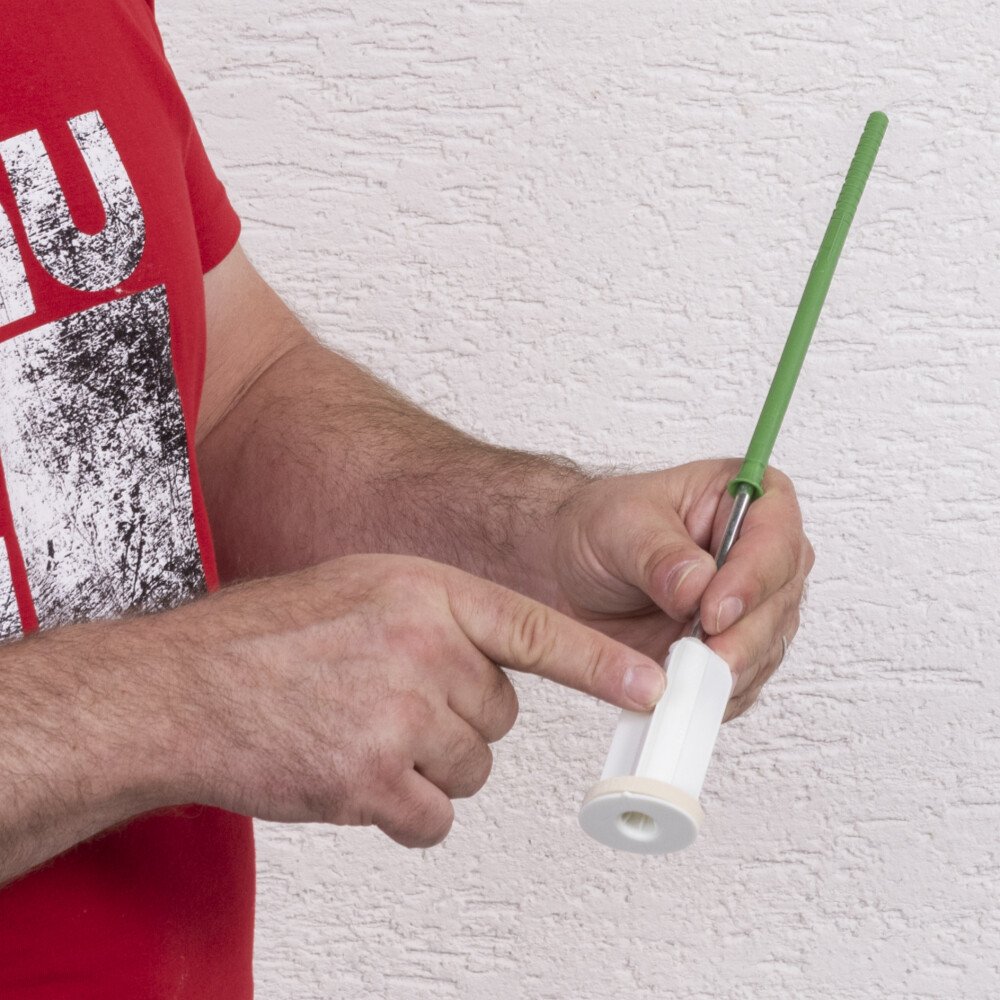

4 Fassadendübel mit Montagebuchse verbinden

Nimm nun den Fassadendübel und drücke die Schraube seitlich in die Montagebuchse ein, bis die Schraube spürbar einrastet.

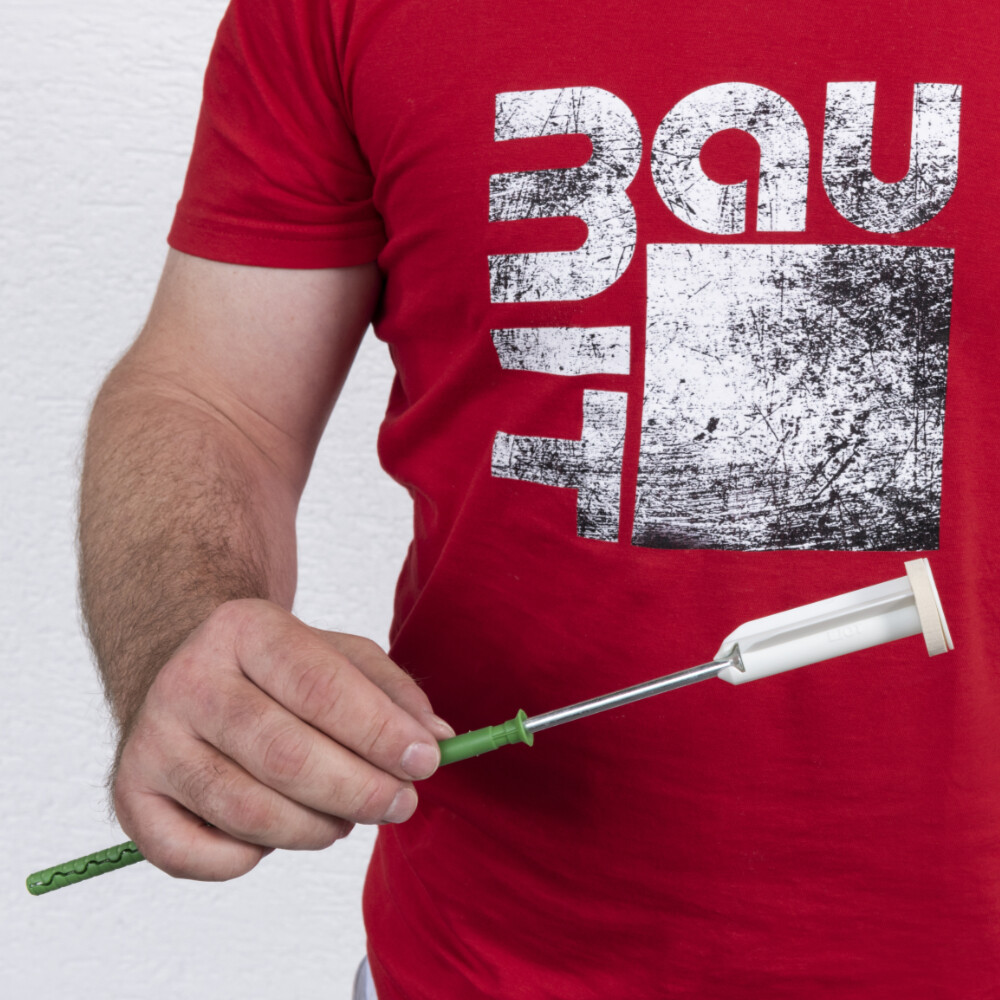

5 Fertig zusammengesetztes Befestigungsset ISO Pro

Mit diesem Schritt ist das ISO Pro Befestigungsset für das Setzen in der Dämmfassade vorbereitet.

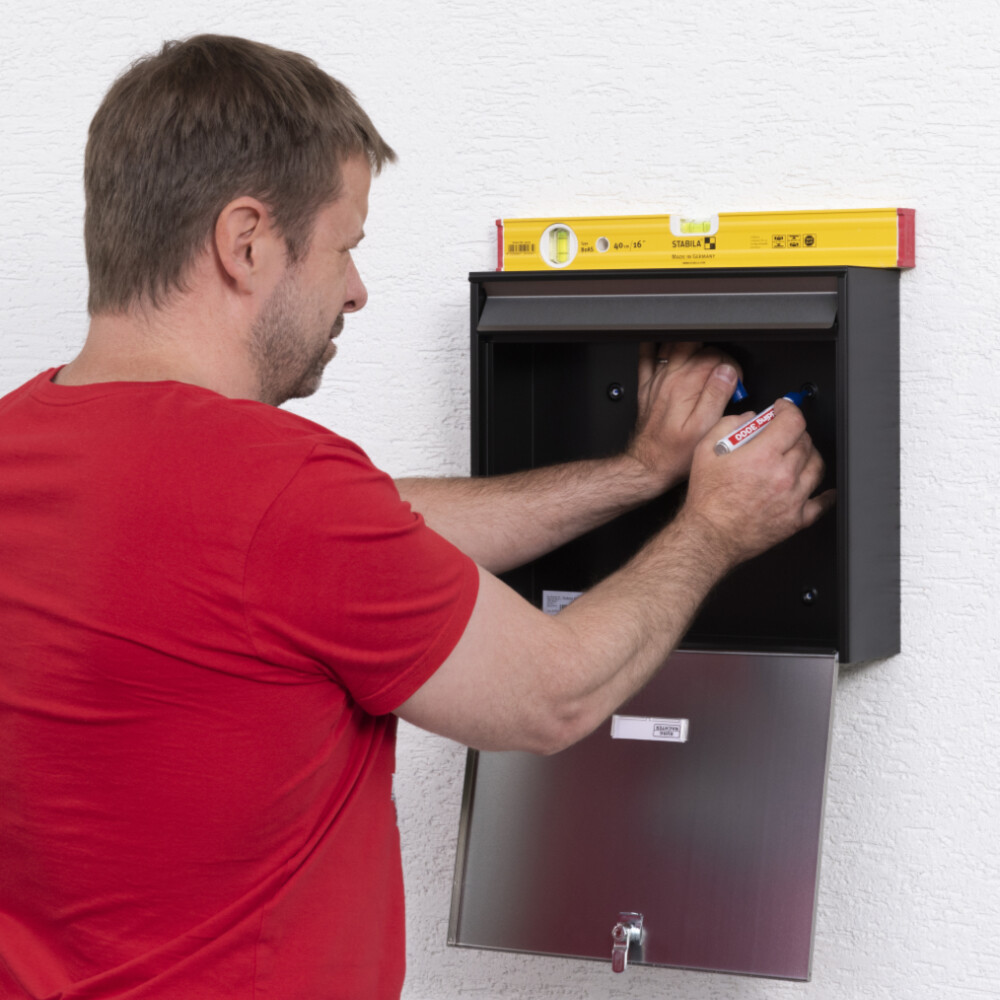

6 Setzpunkte markieren

Markiere zuerst die Setzpunkte für das Befestigungsset ISO Pro. In unserem Beispiel halten wir dafür den Briefkasten an die gewünschte Stelle, richten ihn mit einer Wasserwaage aus und zeichnen die Setzpunkte an die Dämmfassade.

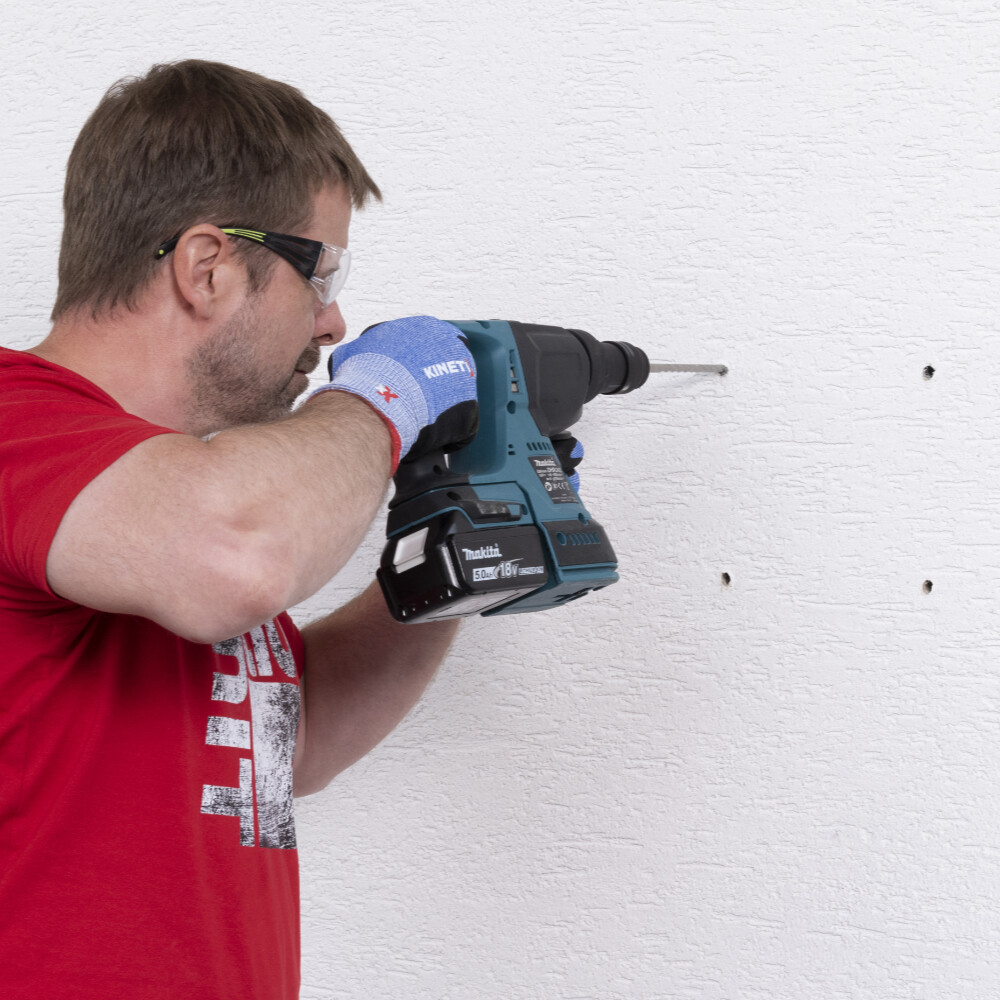

7 Löcher für die Montage bohren

Setze die Bohrlöcher an den markierten Stellen. Dafür verwendest du bei Beton- oder Ziegeluntergründen einen Steinbohrer mit 8 mm Durchmesser. Die Bohrlochtiefe im Mauerwerk beträgt 80 mm. Bei Holzuntergründen wird das Loch nur bis zur Holzplatte, Vollholz, etc. durch die Dämmung gebohrt.


Die Länge der Gesamtbohrung setzt sich zusammen aus: 80 mm Bohrlochtiefe im Mauerwerk, eventuell Altputz (ca. 20 mm), Klebemörtel der Dämmplatte (ca. 10 mm) und Dämmstoffdicke.

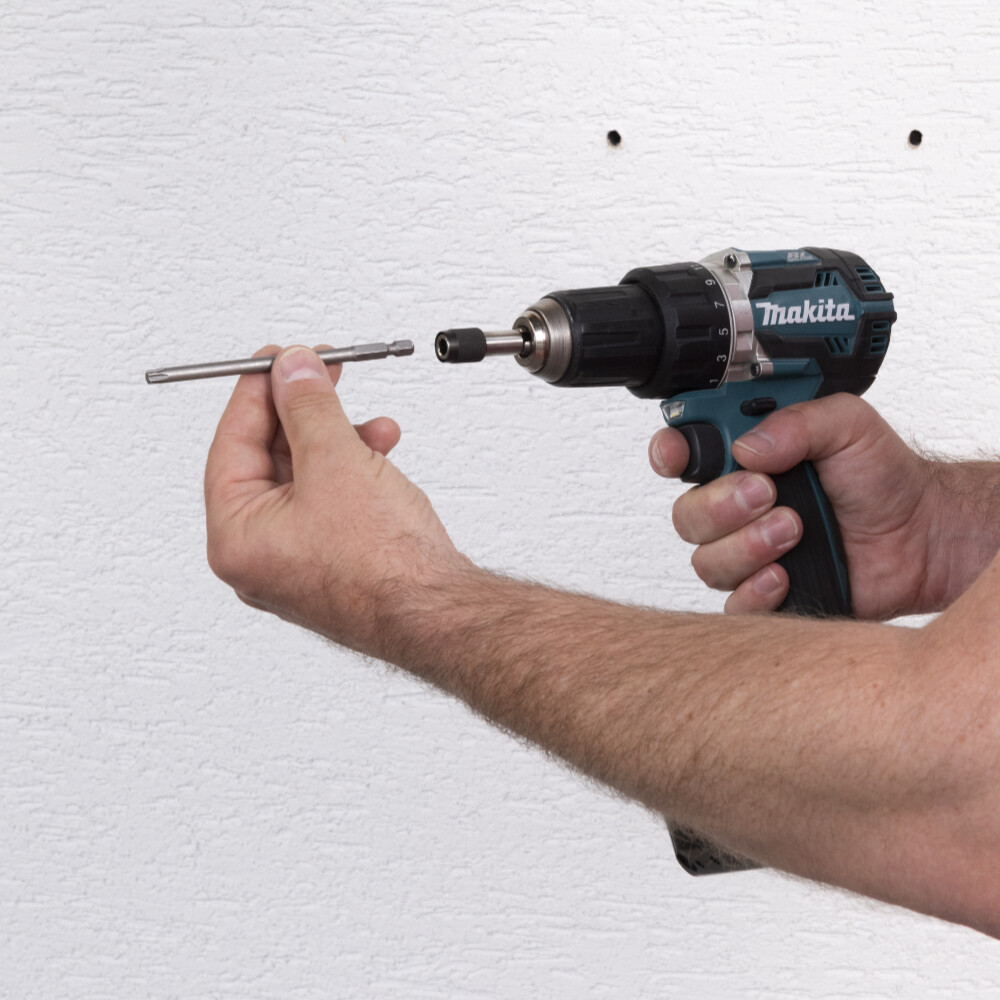

8 TORX T30 einsetzen

Für die Montage benötigst du einen TORX T30 Bit mit 8 bis 10 cm Länge. Dieser ist beim Kauf eines ganzen Sets bereits enthalten.

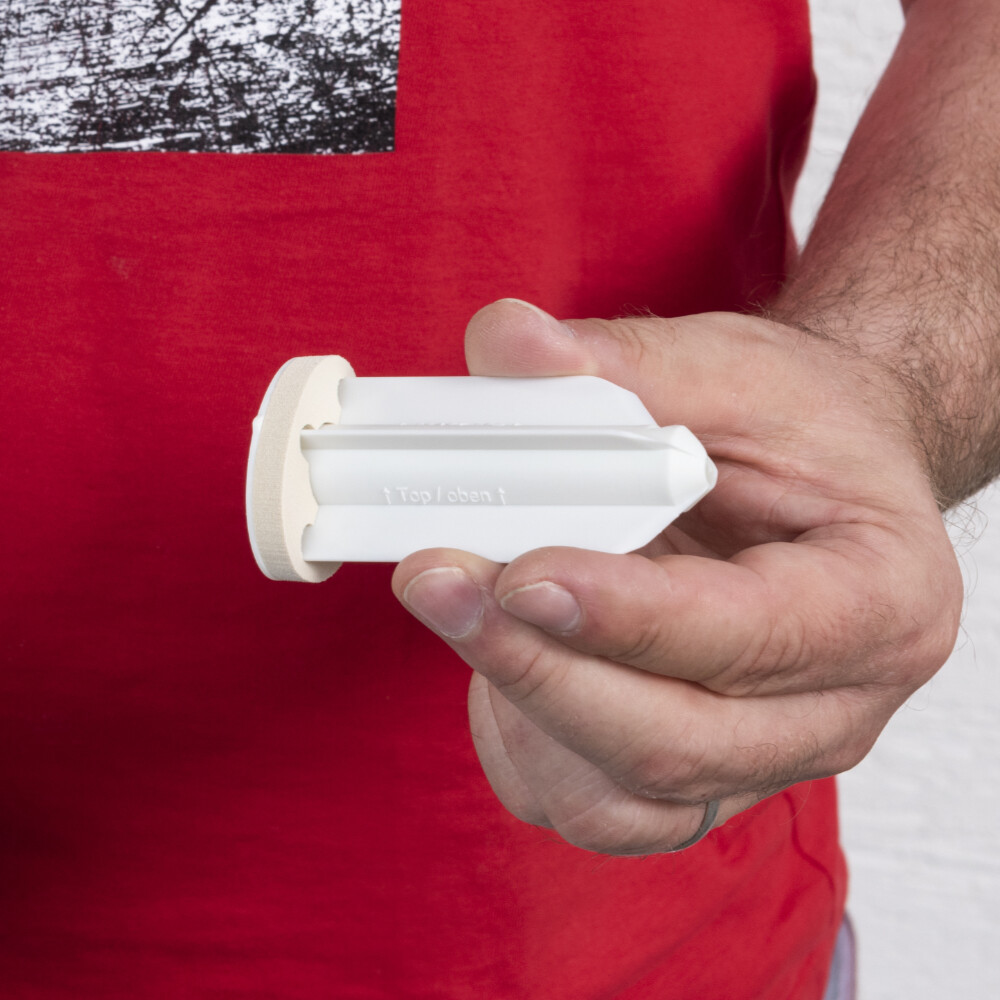

9 Einschraubrichtung beachten

Auf der Montagebuchse ist auf einer Seite ein länglicher Flügel. Dies markiert die Oberseite des Befestigungsset.

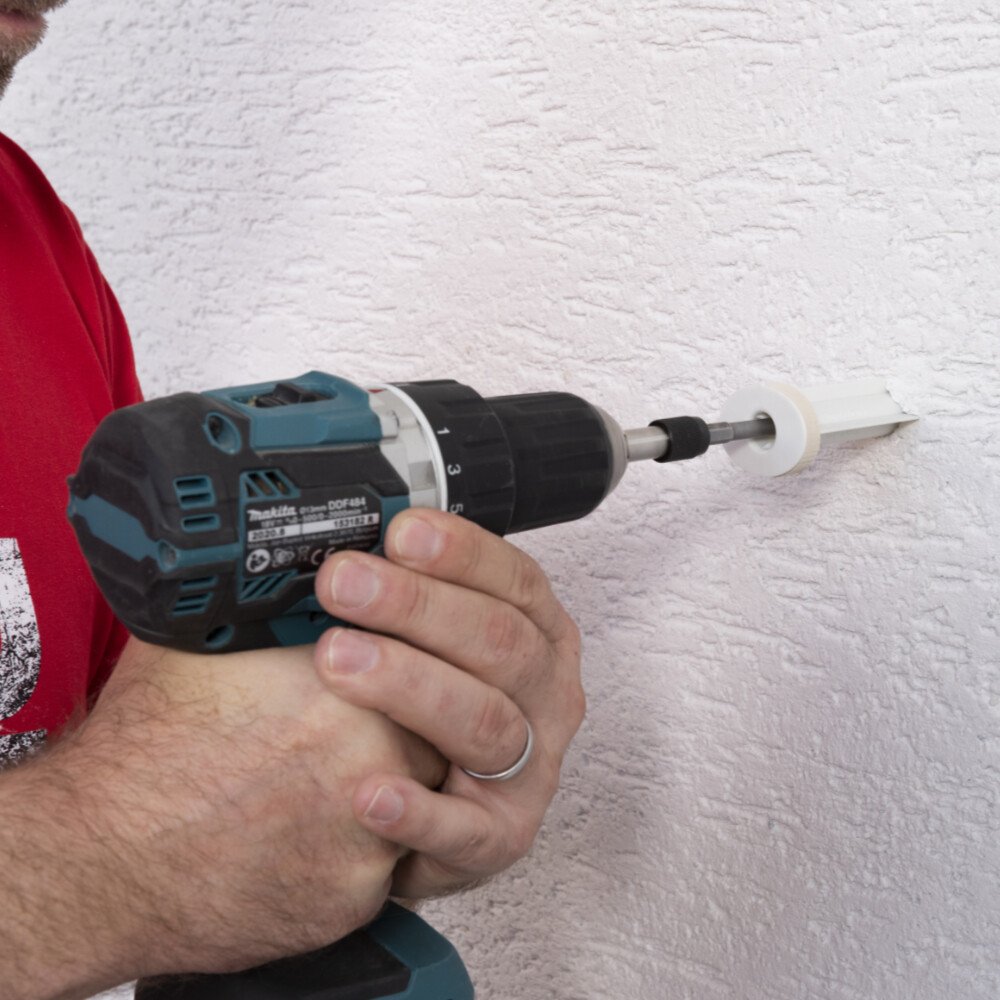

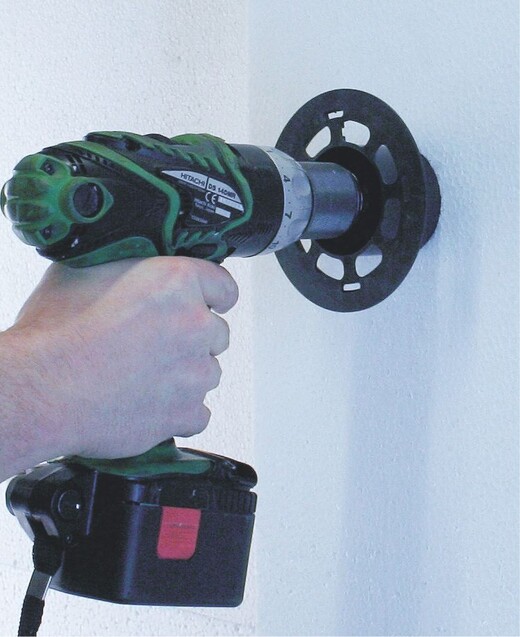

10 Befestigungsset einschrauben

Schiebe das Befestigungsset ISO Pro soweit in das vorbereitete Bohrloch, dass die Montagebuchse auf der Dämmfassade aufliegt.


Anschließend schraubst du den Dübel soweit ein bis der Anschlagsteg der Montagebuchse mit der EPDM-Dichtung press auf der Putzoberfläche aufliegt.

11 Fassadenschraube abdichten

Für größtmögliche Sicherheit vor eindringender Restfeuchtigkeit empfehlen wir dir, die eingedrehte Fassadenschraube mit einem kleinen Klecks Silikon zu schützen.

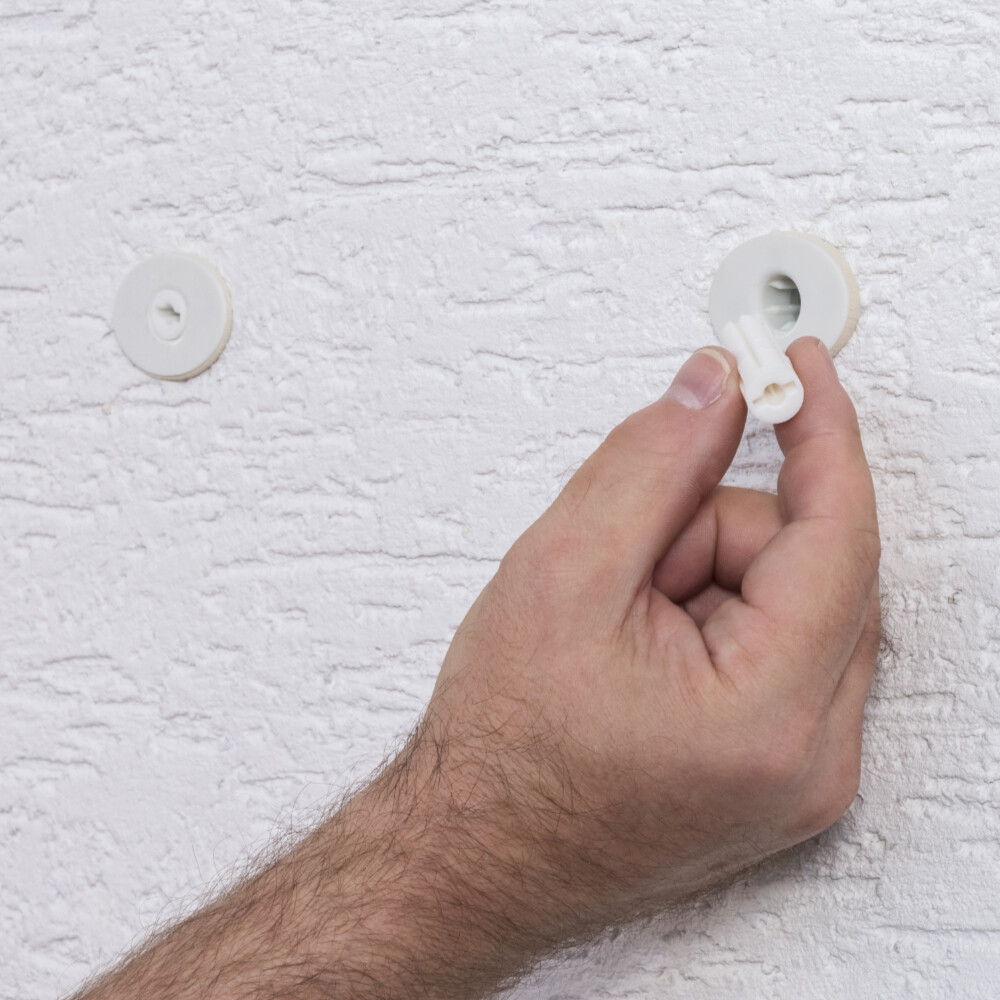

12 Reduzierhülse eindrücken

Wenn du anschließend für die Montage von Bauteilen eine Schraube im Durchmesser 5 oder 6 mm einsetzen möchtest, drückst du im nächsten Schritt die im Set enthaltene Reduzierhülse in den gesetzten Fassadendübel. Möchtest du stattdessen eine Schlosserschraube mit 9 mm Durchmesser (M10) einsetzen, entfällt dieser Schritt.

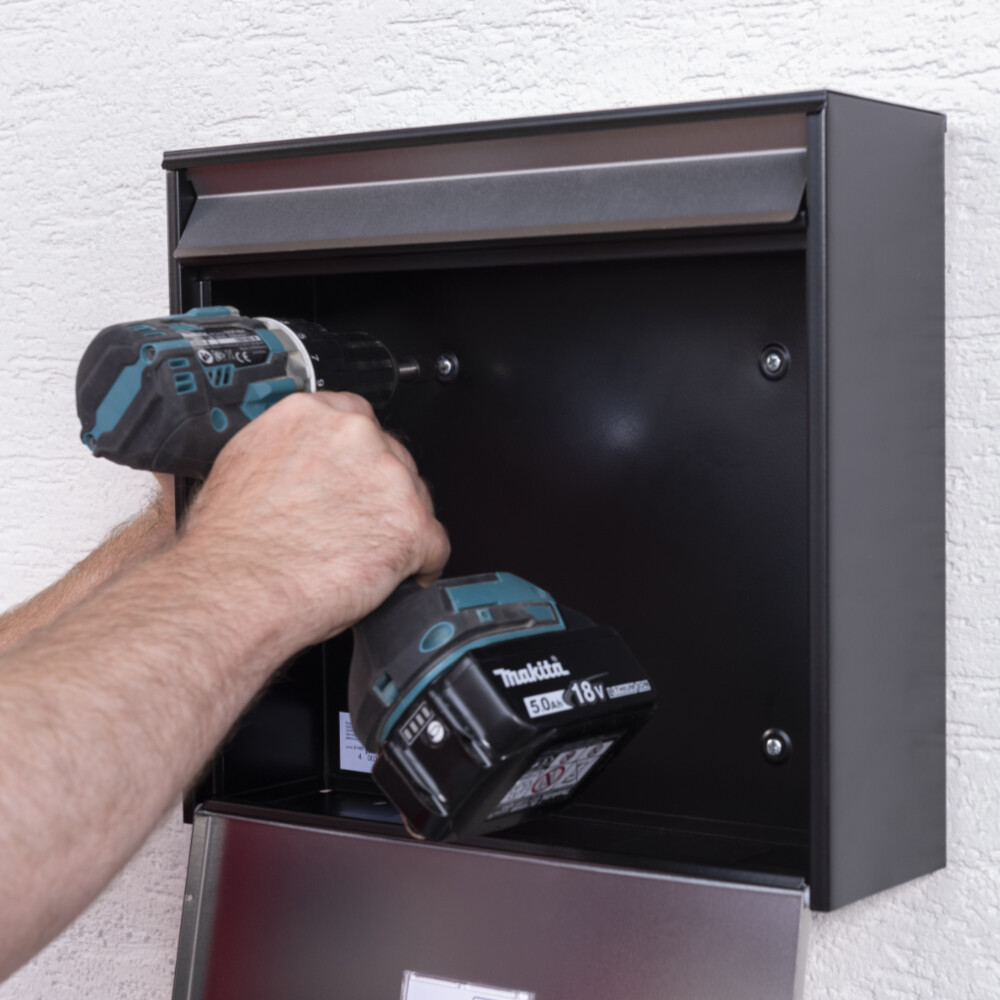

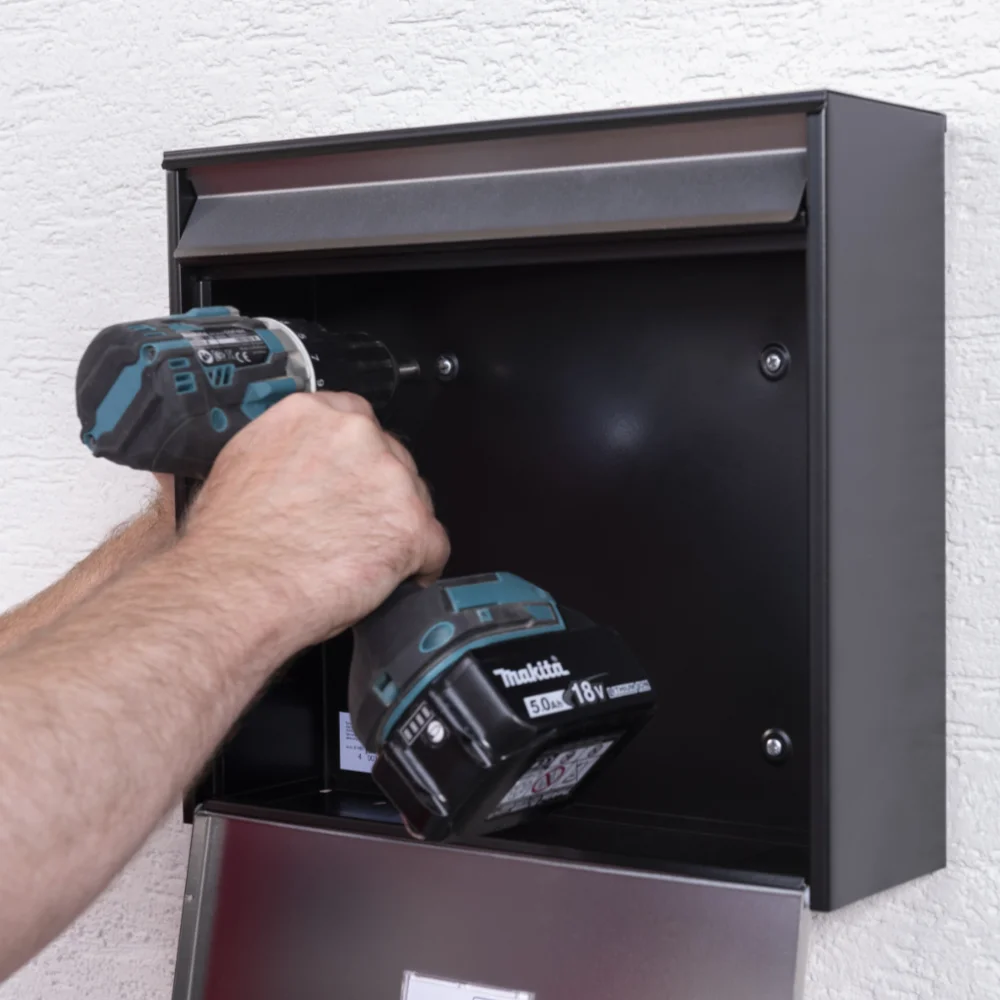

13 Briefkasten montieren

Jetzt kannst du das Bauteil, in diesem Beispiel den Briefkasten, mit rostfreien Schrauben in den gesetzten Befestigungsdübeln ISO Pro verschrauben.

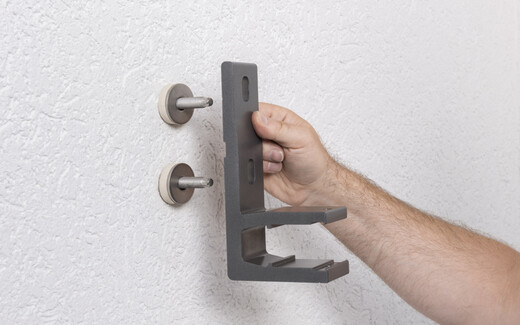

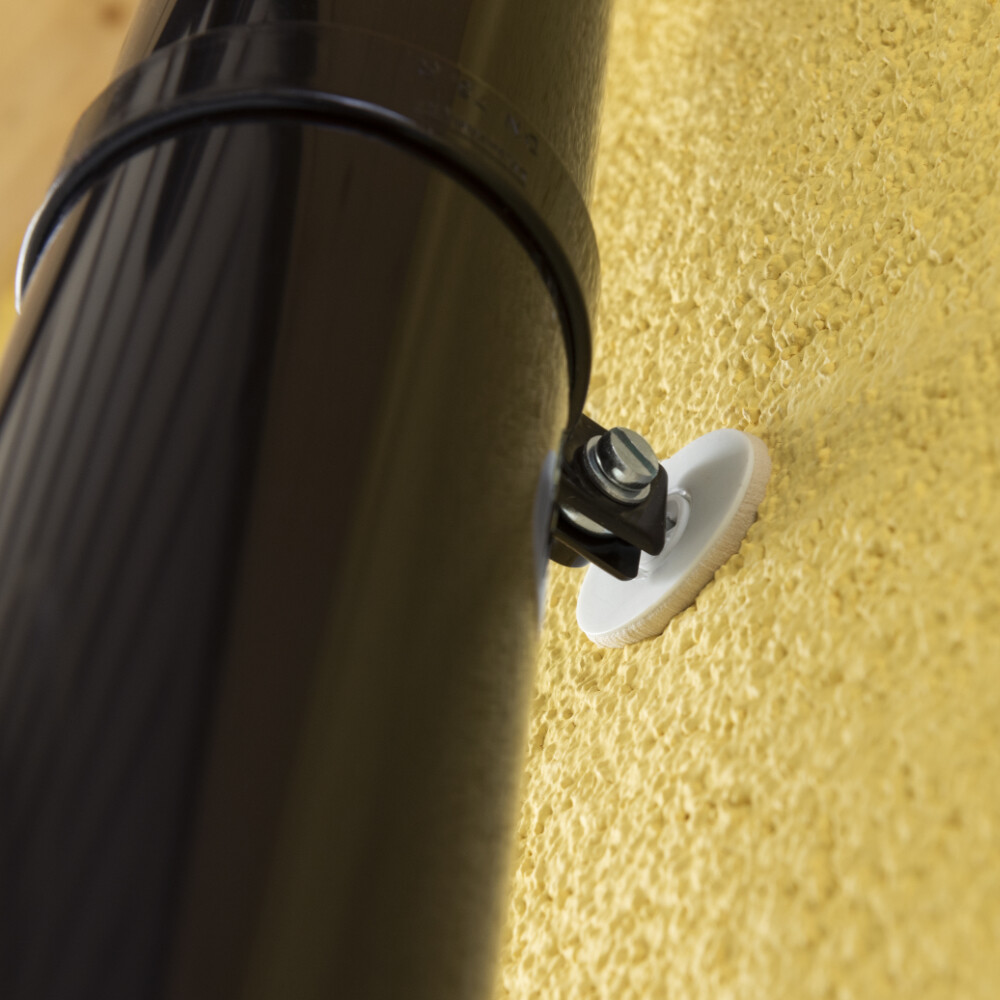

14 Fallrohre in Wärmedämmung setzen.

Kleinere Fallrohrhalterung werden in der Regel mit den Schrauben von 5 bis 6 mm gesetzt. Alternativ kannst du Schlosserschrauben mit einem Durchmesser von 9 mm (M10) einsetzen.

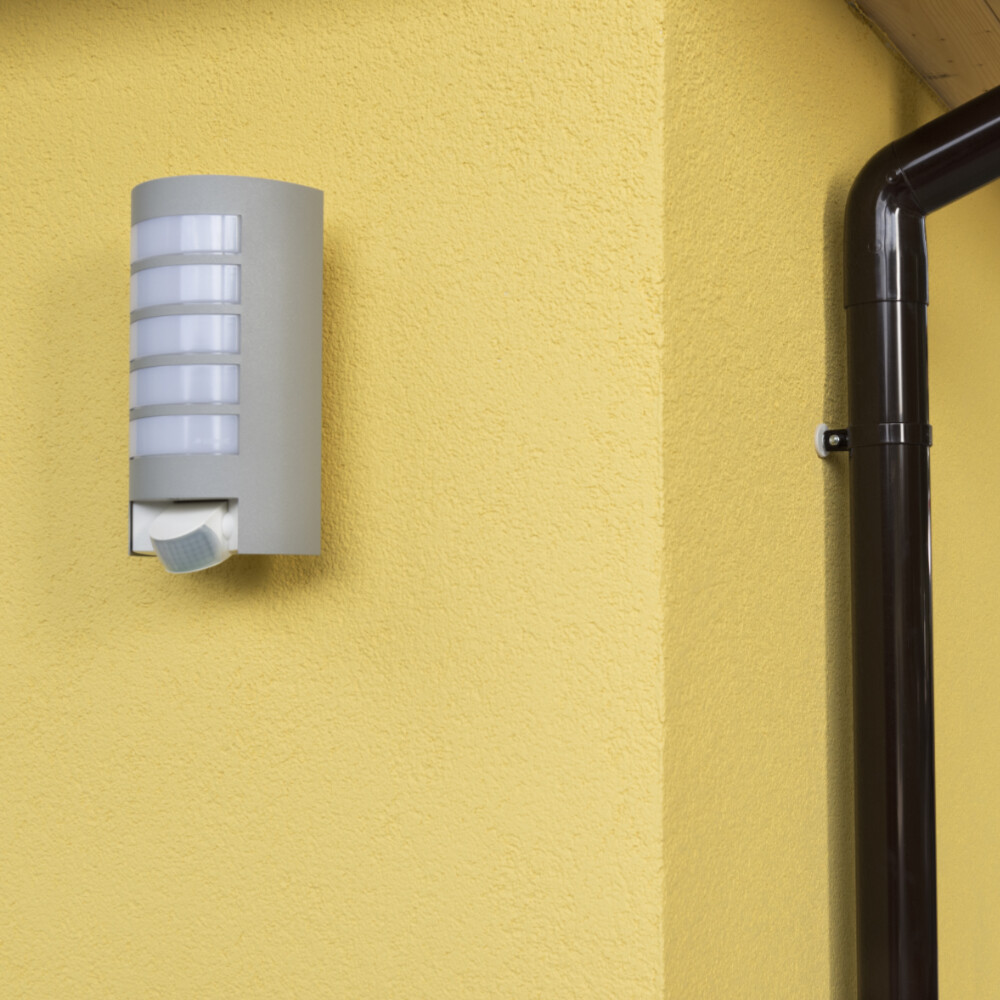

15 Lampen und Leuchten in Wärmedämmung (WDVS) setzen.

Auch für Außenlampen und Leuchten sind rostfreie Schrauben mit 5 oder 6 mm in der Regel ausreichend. Das Befestigungsset ISO Pro ist für Lasten bis max. 15 kg pro Dübel einsetzbar.
